fuente conmutada ( SMPS ) AC / DC de 110VAC o 220VAC de entrada a una salida de 12VDC y 5 amperios de salida topo logia flyback con un chip de control ncp1337
hola que tal a todos hoy les presento un pequeño circuito el cual trata de una fuente conmutada o "smps" que funciona reduciendo el voltaje de la red eléctrica en este caso 110 voltio ac a 12 dc muy estables y con una corriente máxima de 5 amperio corto circuitable y con protección contra sobre corriente
la cual nos servirá para alimentar cualquier proyecto que funcione a 12 voltio y que no supere un consumo máximo de 5 amperio porque entra en protección le fuente
como ven el diagrama es muy sencillo y fácil de realizar en mi caso todos los componentes fueron reciclados de aparatos que ya no funcionaban
todo el circuito se basa en un chip de control ncp1337 el cual tiene una frecuencia de trabajo de aproximadamente 130khz y el cual esta encargado de controlar un mosfet en nuestro caso un 2sk3567 pero de no conseguir este mosfet pueden usar un irf840 o un irf 740 de potencia para hacer oscilar el primario de un transformador de ferrita para obtener en su secundario un voltaje deseado que en nuestro caso es 12 voltio estables y 5 amperio pero si usted de desea un voltaje diferente solo tendrá que cambiar el diodo zener por uno del voltaje deseado y cambiar el voltaje de los capacitores de salida a un voltaje adecuado para el nuevo voltaje deseado
el chip de control ncp1337 me pareció un chip muy excelente para realizar fuente conmutadas ( SMPS ) pues requiere de muy pocos componentes para funcionar sin decir que cuenta con muchas protecciones como son :
protección contra cortos circuitos a la salida de voltaje de la fuente
protección contra sobre corriente a la salida de voltaje de la fuente
protección contra bajo voltaje a la entrada de voltaje de la fuente
protección contra alto voltaje a la entrada de la fuente
como pueden ver es un chip muy amigable
la cual nos servirá para alimentar cualquier proyecto que funcione a 12 voltio y que no supere un consumo máximo de 5 amperio porque entra en protección le fuente
diagrama de la fuente conmutada " SMPS ":
todo el circuito se basa en un chip de control ncp1337 el cual tiene una frecuencia de trabajo de aproximadamente 130khz y el cual esta encargado de controlar un mosfet en nuestro caso un 2sk3567 pero de no conseguir este mosfet pueden usar un irf840 o un irf 740 de potencia para hacer oscilar el primario de un transformador de ferrita para obtener en su secundario un voltaje deseado que en nuestro caso es 12 voltio estables y 5 amperio pero si usted de desea un voltaje diferente solo tendrá que cambiar el diodo zener por uno del voltaje deseado y cambiar el voltaje de los capacitores de salida a un voltaje adecuado para el nuevo voltaje deseado
el chip de control ncp1337 me pareció un chip muy excelente para realizar fuente conmutadas ( SMPS ) pues requiere de muy pocos componentes para funcionar sin decir que cuenta con muchas protecciones como son :
protección contra cortos circuitos a la salida de voltaje de la fuente
protección contra sobre corriente a la salida de voltaje de la fuente
protección contra bajo voltaje a la entrada de voltaje de la fuente
protección contra alto voltaje a la entrada de la fuente
como pueden ver es un chip muy amigable

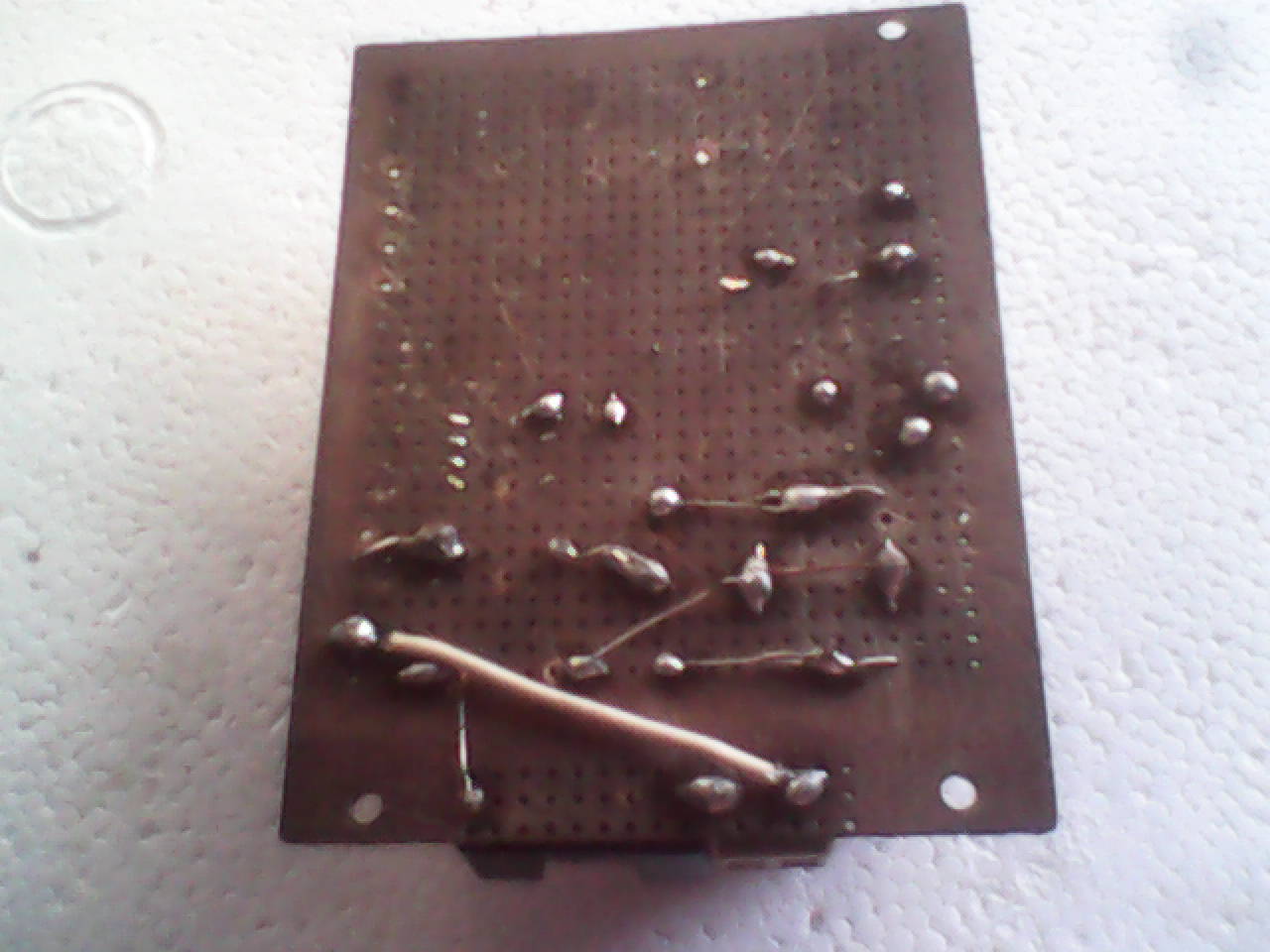

aquí unas fotos del armado de la fuente :
aquí la prueba de funcionamiento de la fuente conmutada :
como ven en la ultima foto se alcanza a ver que el voltaje era de 14 voltio y la fuente esta diseñada para 12 voltio pero no se preocupen esto fue corregido en la fuente y el diagrama les puedo asegurar que funciona perfectamente
aquí un pequeño vídeo del funcionamiento de la fuente :
si ya has leído hasta aquí de seguro ya tienes una mini fuente funcionando correctamente
no se olviden de comentar y de compartir sus experiencia
