conexión de un rele voltimetrico

hola que tal a todos hoy les presento esta pequeña entrada que trata sobre las conexiones de un relet voltimetrico

pero que es un relet voltimetrico :

un relet voltimetrico es un componente eléctrico utilizado generalmente  en el área de la refrigeración y es muy utilizado para asistir el arranque de compresores los cuales sean pesados de arrancar por medio de su capacitor de marcha ya sea por desgate  o para compresores  donde utilizan capacitores de marcha de muy bajo valor  que no es capas de arrancarlos entonces en estos casos  se aplica un relet voltimetrico  para asegurar el arranque del compresor

el relet voltimetrico siempre debe ir ajuntado de un capacitor  potencial de alta capacidad  por ejemplo uno de 176-216uf  que es un capacitor especial para arrancar compresores pero este capacitor no se puede dejar permanente el compresor
primero porque  el compresor no funciona bien o se podría dañar  porque es demasiada capacidad para cualquier compresor y segundo este terminara explotando ya que no esta diseñado para trabajar de forma permanente

entonces como funciona cuando el compresor esta apagado que no tiene energía los contacto del relet voltimetrico están cerrado dejando el capacitor potencial en paralelo con el capacitor de marcha entonces cuando vamos a encender el compresor se energiza y como los contactos del relet están cerrados dejando el capacitor potencial en paralelo con el de marcha  este provoca que el compresor arranque correctamente pero como les dije este capacitor no puede funcionar de forma permanente entonces que pasa en el momento  que se energiza el compresor el relet voltimetrico también lo hará abriendo sus contactos descontando el capacitor potencial por lo que ya no circulara corriente por el  y dejando el compresor funcionando correctamente  con su capacitor de marcha por lo que el capacitor potencial solo estará el paralelo con el de marcha un segundo no mas para asegurar el arranque del compresor
y esto se repite cada ves que el compresor necesite arrancar

aquí como pueden ver este es el diagrama de conexión del relet voltimetrico  es cual es muy sencillo y fácil de realizar pero debes tener en cuenta cuatro cosas que son :

1. el capacitor de marcha este debe ser de acuerdo al compresor para el correcto funcionamiento del mismo   en mi caso es de 15uf  a 400 voltios  ya que es el requerido por mi compresor
2. el capacitor de arranque o potencial se debe elegir de acuerdo al  compresor y al voltaje del compresor en mi caso es de 176-216uf a 250 voltios
3. la resistencia de 470k  es opcional pero les recomiendo su uso ya que sin ella los contactos del relet se dañaran prematuramente porque el capacitor potencial quedara cargado  y cuando los contactos del relet se cierren para generar nuevamente el arranque generara chispas que con el tiempo terminara dañan dolos
4. el voltaje de alimentación  del relet voltimetrico por lógica debe ser igual al del compresor a aplicar en el sistema

montaje de un rele voltimetrico :

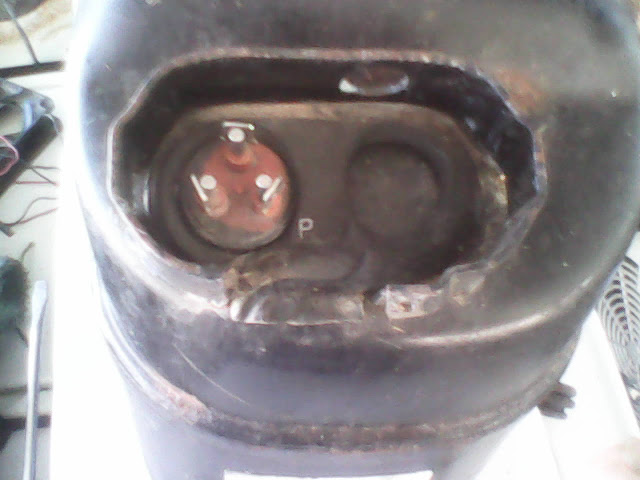

en mi caso este es el compresor que deseo arrancar

este es  un compresor de una capacidad de un  1/2 HP y trabaja con refrigerante  R12 y es de un voltaje de alimentación de 115VAC con una corriente máxima de carga de 7.4 amperios en  correcto funcionamiento en caso de problemas en el arranque o perturbaciones en la red que afecten al compresor que lo detenga  puede llegar a alcanzar los 50.5 amperios picos pero solo unos segundo mientras se dispara el protector térmico por sobre consumo

bueno ya vimos el compresor que arrancaremos ahora sigamos con las conexiones

como ven aquí ya he realizado las conexiones de los pines del compresor que son C.S.R y  las conexiones del protector térmico la capacidad del protector térmico se elige de acuerdo a la capacidad del compresor

aquí como pueden ver este es el capacitor de marcha que utilizare el cual es de 15uf a 400v como les había dicho antes este capacitor se elije de acurdo al compresor a arrancar en algunos casos  puede que algunos compresores no necesiten capacitores de marcha

aquí como ver este es el capacitor de arranque o potencial que utilizare el cual es de 176-216uf a 250vac saben que este se elige de acuerdo al compresor a arrancar

aquí como ven  ya e terminado todas las conexiones ahora solo falta hacer la prueba de funcionamiento para asegurarnos que todo funciona correctamente  así que antes de darle energía para ver  como funciona el compresor necesitamos una pinza amperometrica para cerciorarnos que el compresor una ves arrancado esta consumiendo la corriente nominal de trabajo en caso de un error de conexión puede que el compresor arranque pero en la pinza amperometrica muestre un consumo anormal indicando problemas de funcionamiento  si esto sucede desconecte la energía y proceda a revisar detenidamente todas las conexiones
pero si todas las conexiones fueron realizadas correctamente el compresor saldrá funcionando correctamente sin problemas

y aquí como pueden ver el compresor a arrancado sin problemas alguno y esta consumiendo una corriente nominal  de 5.3 amperios esta un poco bajo pero es porque el compresor esta sin carga osea sin refrigerante
después que el compresor sea instalado y cargado con el refrigerante el consumo se elevara a 7 amperios aproximadamente

si ya has leído hasta aquí de seguro ya realizaste las conexiones  de un rele voltimetrico correctamente y tu compresor esta funcionando correctamente
