amplificador monofónico de 18W HI-FI con un chip TDA2030A

De -

hola que tal a todos hoy les presento un nuevo amplificador, pero esta vez estoy utilizando un chip TDA2030A, el cual es un chip monolítico de encapsulado TO220 de cinco pines el cual es capaz de ofrecer una excelente potencia de salida de 18W con calidad HI-FI, además de su excelente potencia este amplificador tiene un muy bajo nivel de ruido incluso cuando no hay señal de entrada, incluso si usted acerca el oído al parlante cuando la canción que estamos escuchando la ponemos en pausa notaras que es extremadamente silencioso, aparte este amplificador requiere de un numero de componentes muy reducidos lo que facilita su montaje, por lo que es ideal para ser realizado por todas aquellas personas que están iniciando en el maravilloso mundo de la electrónica, este amplificador puede trabajar con fuente simétrica o fuente simple, en este caso se realizó con fuente simétrica con un voltaje de +-16 voltios DC





diagrama del amplificador monofónico de 18W HI-FI con un chip TDA2030A:













cómo pueden ver en el diagrama este amplificador es extremadamente muy fácil de realizar debido a la poca cantidad de componentes necesarios además de que son muy fáciles de conseguir



materiales:


  • una resistencia de 1K
  • una resistencia de 22K
  • una resistencia de 6.2K
  • una resistencia de 33K
  • una resistencia de 5.6K
  • una resistencia de 680 OHM
  • una resistencia de 1 OHM 1W
  • un potenciometro simple de 20K
  • dos diodos IN4007
  • un diodo LED de cualquier color
  • un capacitor de 560NF
  • un capacitor de 220NF
  • dos capacitores de 100NF
  • un capacitor de 22UF a 25V
  • dos capacitores de 220UF a 25V
  • un chip TDA2030A
  • un generoso disipador de calor para el chip con su repectivo tornillo y aislante
  • una fuente simetrica de +-15DC
cómo les había mencionado antes los componentes necesarios para el montaje de este amplificador son muy pocos, en mi caso todos estos componentes fueron reciclados de aparatos que ya no funcionaban

nota:

  • en caso de que usted sienta que el amplificador no este amplificado todas las frecuencias correctamente, usted debe cambiar el valor del capacitor de 560NF y subirlo a 1UF, en mi caso lo estoy utilizando de 560NF y el amplificador funciona perfectamente
  • si usted desea realizar este amplificador en estéreo usted solo deberá conseguir el doble se los componentes mencionados en la lista y realizar dos amplificadores exactamente iguales y el control de volumen si no quieres que sea independiente podes usar un potenciómetro doble y de esa manera controla el volumen de ambos canales al mismo tiempo, todo está en la creatividad de cada uno de ustedes :)

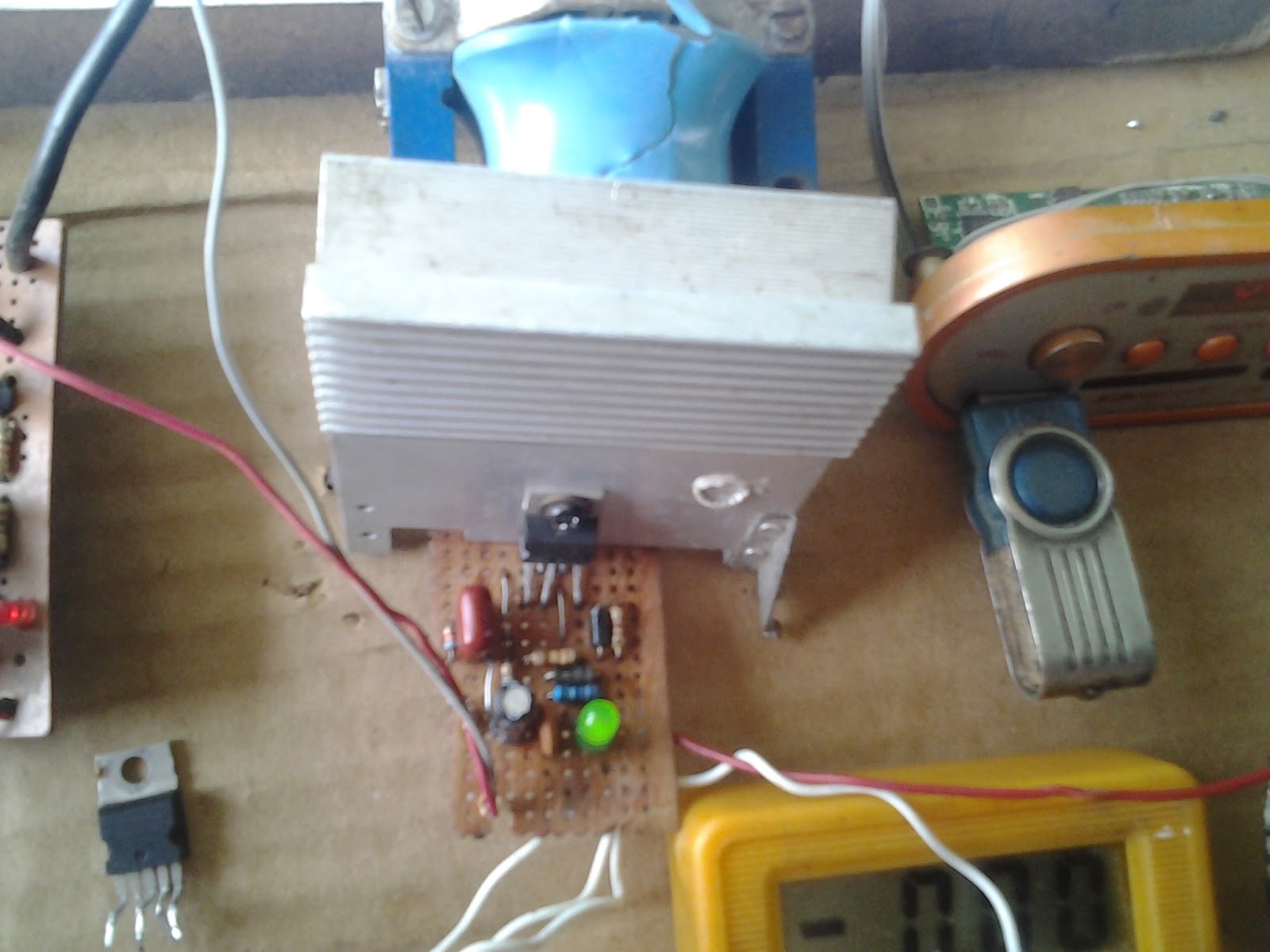

montaje del amplificador monofónico de 18W HI-FI con un chip TDA2030A :










aqui en esta foto podemos apreciar mas de cerca al chip TDA2030A














la calidad de sonido de este amplificador es increíble, pero yo para mejorar aún más el sonido estoy utilizando un preamplificador de dos tonos con un chip JRC4558









prueba de funcionamiento del amplificador monofónico de 18W HI-FI con un chip TDA2030A

















cómo pueden ver en los videos el amplificador funciona perfectamente sin ningún problema entregando una calidad de sonido muy buena de hecho, si pruebas este amplificador te gustara :)




curiosisdades:

mienstras andaba investigando por San Google encontre un diagrama  donde utilizaban un TDA2030 como un regulador de voltaje de 0 a 30 voltios DC,  adelante veremos si esto es posible


artículos relacionados:











si ya has leído hasta aquí de seguro estarás muy contento con la excelentísima calidad de sonido de este amplificador, que de seguro desearas realizar una versión estéreo ;)
espero les guste el articulo y no se olviden de comentar sobre que te pareció el tema para seguir mejorando poco a poco cada vez más, saludos a todos
