reparación de una licuadora con tecnología de motor reversible marca OSTER que no enciende

hola que tal a todos, y sean nuevamente bienvenidos a este pequeño blog, en esta ocasión, les presento esta nueva entrada la cual trata sobre la reparación de una licuadora reversible marca OSTER

advertencia: antes de que continúes leyendo debo advertirles que este circuito se alimenta directamente de la red eléctrica de nuestra casa ya sea 110 o 220 voltios AC dependiendo del país, por lo que hay riesgo de electrocución o de recibir una muy fuerte descarga eléctrica, aunque el circuito hay lugares donde hay voltaje de 12 y 5 voltios, nunca se debe tocar mientras el circuito mientras esta alimentado ya que el mismo no posee aislación galvánica sobre la red eléctrica, si no tiene experiencia sobre el correcto manejo de alto voltaje y las herramientas necesarias para esto, mejor ni lo intente, si aun después de leer esto continua con la reparación de este circuito, todo lo que haga será bajo su propio riesgo

bueno esta licuadora ha llegado a mi taller, al preguntarle al dueño que síntomas presentaba la licuadora, el solo me dice, que estaba funcionando bien y de repente no encendió mas su parte digital y obviamente el motor no funciona, el también me dice que haga todo lo posible por repararle su licuadora ya que es marca OSTER y es una marca muy buena y pues seria muy costoso comprar una nueva, le dije que me la dejara para revisarla, para ver cual es el mal de esta licuadora y haber si podía repárasela, entonces procedo a destaparla para revisar, cual es el mal

al destaparla me dirijo directamente a la parte de la fuente capacitiva que alimenta la tarjeta

ya que muchas veces en el pasado, este problema que no encendía, era debido a que el capacitor de la fuente capacitiva el cual es de 1.8UF ( 185 ) a 250 voltios, se encontraba fuera de valor y provocaba que la tarjeta de la licuadora no funcionara, entonces procedo a soldar de manera provisional un capacitor de pruebas del mismo valor del que utiliza la fuente capacitiva de la licuadora

y procedo a probar a ver si la licuadora enciende, y no, no encendió😟, así que procedo a revisar los volteje de alimentación a ver si estos estaban presentes, para probar estos voltajes, se mide directamente en los terminales del capacitor de 470UF a 25 voltios y debe haber un voltaje de 10 a 12 voltios DC

este voltaje estaba correcto, ahora se procede a medir el voltaje de alimentación del micro controlador el cual debe ser de 5 voltios DC y este se mide en la salida del regulador 78L05

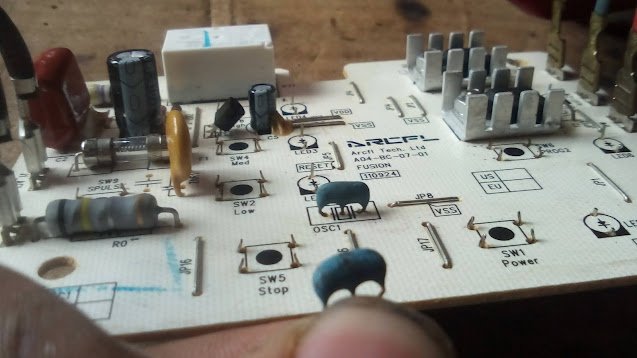

al medir el voltaje del micro controlador, sorpresa estaba correcto, entonces procedo a medir todos los componentes de la tarjeta como resistencias y diodos, pero estos estaban buenos, por lo que ya me estaba haciendo la idea, de que la tarjeta ya no tenia arreglo, pero entonces mi cabeza pensó, porque no pruebas el resonador cerámico por otro, pero como yo nunca había tenido problemas con un  resonador cerámico en una tarjeta,  no daba mucha fe de que funcionara, así que procedo a cambiar el resonador de la tarjeta el cual es de 8MHZ

pero en el momento solo tenia de 4MHZ

pero igual se lo coloque, y para sorpresa de todos, al energizar la tarjeta para probarla esta funciono perfectamente, así que me fui a conseguir rápidamente un resonador cerámico de 8MHZ, me fue un poco difícil de conseguirlo, pero lo conseguí y se lo coloque a la tarjeta, al volverla a probar esta funciona perfectamente como de fabrica, y usted podrá verlo en el video mas adelante

una vez comprobado que la licuadora funciona perfectamente ya solo es cuestión de armarla nuevamente

y entregársela al cliente el cual de seguro estará muy feliz de ver que su licuadora funciona nuevamente sin ningún problema

si ya has leído hasta aquí, de seguro estarás muy feliz, porque abras reparado una licuadora marca OSTER con este problema y abras hecho muy feliz a un cliente al ver nuevamente su licuadora funcionando sin problemas
