construya un amplificador casero de alta calidad estéreo de 30W + 30W por canal con un chip LM4766T

 hola que tal a todos y sean nuevamente bienvenidos a este pequeño blog, en esta ocasión trataremos sobre un amplificador de sonido estéreo de alta calidad con un chip LM4766T el cual es capaz de proporcionar una potencia de 30W por canal

yo siempre  había oído hablar y también había visto en youtube que muchas personas dicen que los chip amplificadores de la familia LMxxxx tenían una mejor calidad de sonido que los chip de la familia TDAxxxx, siempre tuve esta duda, pero no tenia los medios para adquirir algún chip amplificador de la familia LM para probarlo a ver que tal suenan, hace poco fui a una tienda de electrónica y tuve la oportunidad de comprar un chip amplificador de la familia LM, en el catalogo  habían muchas opciones de chip de la familia LM incluyendo al famoso LM3886T, pero a mi me llamo la atención el siguiente el LM4766T, ya que era un poco mas barato que el LM3886 y lo mejor de todo es que el mismo chip es estéreo y es capas de proporcionar una potencia de 30W por canal ósea 60W en total, mientras que el LM3886 es monofónico aunque con una salida de 60W, pero en mi prefiero una mejor calidad de sonido que potencia, pero mas adelante veremos si los planetas se alinean y se nos presenta la oportunidad de probar al famoso LM3886 aunque sea la versión T, por cierto en los chip LM hay una pequeña diferencia si su código de parte termina en T o TF, en la versión de lo chip que terminan en T es de encapsulado simple como ver el encapsulado de un TDA7294 con su chapita metálica donde se atornilla al disipador de calor mientras que en las versiones TF el encapsulado es completamente negro como de una especie de material plástico que lo hace lucir mucho mas bonito, por lo general los chip con la terminación TF son mas caros, aunque en teoría internamente el T y el TF son iguales, en mi caso he comprado el LM4766T el cual es el que se puede apreciar en la foto a continuación

una vez comprado el LM4766T, necesitamos el diagrama para realizar correctamente todas las conexiones de este amplificador, el diagrama lo pueden obtener fácilmente del datasheet del LM4766T, pero de todos modos les dejare a continuación el diagrama de este integrado dibujado por mi

una ves obtenido el diagrama ya era hora de ponernos a realizar la PCB donde ensamblaremos todos los componentes necesarios para que nuestro chip amplificador LM4766T funcione correctamente, cabe mencionar que en mi caso la PCB donde realizare todo el montaje es reciclada de algún viejo aparato que ya no funcionaba a la cual le quite todos los componente he elimine todas las pistas que traía y le he hecho nuevos agujeros para colocar los nuevos componentes y las conexiones entre los componentes las realizare por la parte de abajo mediante el uso de cables y alambre de cobre, esto no es lo mejor, pero en mi caso funciona muy bien, pero ustedes pueden fácilmente diseñarle una PCB muy compacta para darle un toque muy profesional a este amplificador, pero ya eso es a decisión de cada uno, cabe mencionar que este amplificador cuenta con la función de mute o silenciamiento y es controlada mediante el uso del interruptor de hecho la función de mute es independiente para cada canal, pero para facilitar el circuito la función de mute de cada canal se controla mediante el uso de un único interruptor, cuando el interruptor esta abierto, el mute se encuentra activo por lo que el amplificador, no amplificara en lo absoluto aunque le estemos inyectando una señal de audio y se encuentre alimentado, ahora cuando el interruptor esta cerrado, el amplificador se encuentra activo y amplificara nuestras canciones favoritas sin problemas, esta función puede ser controlada por algún micro controlador, pero eso ya es a creatividad de cada quien

montaje del amplificador de alta calidad estéreo de 30W + 30W por canal con un chip LM4766T:

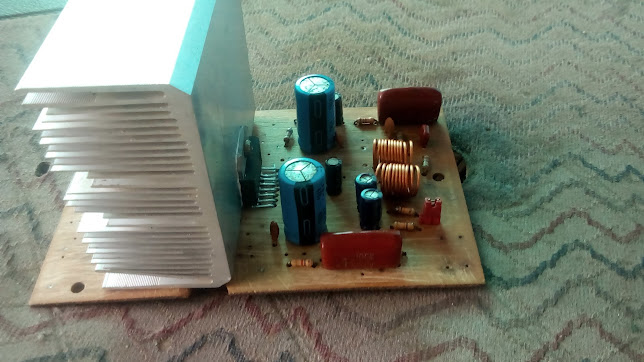

y como ven así ha quedado el montaje de mi amplificador estéreo con el LM4766T, en mi opinión me ha quedado muy bonito por lo ordenado de los componente y por el conveniente disipador de calor que he utilizado el cual es reciclado de un viejo procesador AMD Sempron 145 que ya no funcionaba, es importante aplicarle una pequeña cantidad de pasta térmica al chip LM antes de atornillarlo al disipador de calor para garantizar una muy buena transferencia de calor del integrado hacia el disipador de calor  también es necesario el uso de un ventilador para mantener el disipador de calor fresco ya que el LM4766T calienta bonito a plena potencia y el no utilizarlo podría causar que tu LM muera de forma prematura, aunque el LM cuenta con una protección interna contra sobre temperatura yo no me confiaría de el, una vez realizado todo el montaje del amplificador y una vez que estamos seguro de que hemos realizado todas las conexiones correctamente solo resta conectar nuestro amplificador a una fuente simétrica de +-24 DC para realizar las primeras pruebas de funcionamiento

pruebas de funcionamiento del  amplificador de alta calidad estéreo de 30W + 30W por canal con un chip LM4766T:

en mi caso yo alimentare este amplificador con una fuente conmutada tipo flyback que he realizado con un chip STRW6753 la cual es capaz de proporcionarme una voltaje simétrico de +-24 DC muy estables a pesar del consumo del amplificador y es capaz de proporcionar una potencia adecuada para poderle sacar todo el jugo al amplificador

aquí ya estaba realizando las primeras pruebas de funcionamiento de este amplificador y me ha funcionado a la primera y sin ningún problema, de hecho estoy muy contento con este amplificador el cual es muy recomendable para todas aquellas personas que necesiten construir un amplificador de alta calidad que sea fácil de realizar, no se asusten por la lampara incandescente que se ve encendida al fondo de la foto, esa lampara esta colocada simplemente ahí para cargar la salida de la fuente conmutada ya que por cosas del destino el bobinado auxiliar de la fuente conmutada se me quedo un poco corto y sin la lampara como carga la fuente conmutada no era capaz de iniciar correctamente y se mantenía reiniciándose, pero esto ya se soluciono y usted lo podrá ver en el video mas adelante, por cierto cada vez que vayan a alimentar un amplificador de audio por primera vez, es recomendable hacerlo mediante el uso de una lampara serie ya que si por casualidad hicimos un error de conexión la lampara serie se encenderá evitando que se produzcan daños o explosiones y esta prueba siempre debe realizarse sin tener el parlante conectado, hasta que estemos seguro que el amplificador funciona correctamente sin ningún problema, mas detalle de este procedimiento en una entrada anterior, como activar un STK412-150 de manera muy fácil paso a paso

pruebas de funcionamiento del amplificador casero de alta calidad estéreo de 30W + 30W por canal con un chip LM4766T:

y como pudieron ver en los videos el amplificador esta funcionando de maravillas y sin ningún problema y sin ruidos extraños a pesar de que esta alimentado con una fuente conmutada tipo flyback

y bueno eso es todo y esperamos que esta entrada haya sido de su agrado, no se olviden de comentar sobre que te pareció el tema o alguna sugerencia para seguir mejorando cada vez mas y nos vemos en una próxima entrada
