fuente conmutada " SMPS " con un chip 3S0680RF, KA3S0680RF " Fairchild Power Switch (FPS) " universal con un voltaje de salida de 15 a 20 voltios DC

hola que tal a todos y sean nuevamente bienvenidos a este pequeño blog en esta ocasión hablaremos un poco sobre una nueva fuente conmutada conmutada tipo flyback, se que en una entrada anterior hablamos sobre una fuente conmutada tipo flyback realizada con un circuito integrado DP104C el cual fue muy utilizado en antiguos monitores CRT Samsung  un SPS " Samsung Power Switch ", pero el circuito de hoy el 3S0680RF o KA3S0680RF es FPS " Fairchild Power Switch " el cual es un circuito integrado muy utilizado en fuente conmutada tipo flyback de antiguos televisores Samsung CRT, en este caso no daré muchos detalles sobre el funcionamiento de la fuente conmutada ya que lo he explicado muchas veces en entradas anteriores por lo que ya deben estar aburridos, a de ser por eso mis pocas visitas jejeje, pero hacemos lo que podemos con lo que tenemos a la mano, bueno el circuito es de entrada universal ósea puede ser alimentado tranquilamente con un voltaje de red ya sea 110 0 220 voltios AC sin problema alguno, el circuito así como esta puede entregar un voltaje de salida comprendido entre 15 a 20 voltios DC, la potencia de salida depende de si la fuente esta alimentada en 110 voltios AC o 220 voltios AC, en caso de que la alimentes con un voltaje de red de 110 voltios AC la potencia de salida será de aproximadamente 74W o un poco mas como pudimos apreciar en el video mas abajo, pero si la alimentas con 220 voltios AC en teoría la potencia de salida debería ser el doble, el máximo de potencia que puede llegar a entregar este integrado es de 150W después de estos 150W el circuito integrado entrara en modo de protección para evitar que este se destruya por exceso de carga,  también es muy importante colocarle un buen disipador de calor al chip junto con su pasta térmica para mantenerlo fresco y evitar que el mismo se dañe por exceso de temperatura aunque el mismo cuenta con protección contra temperatura, pero yo no me fiaría de el, el 3S0680RF cuenta con protección contra corto circuito por lo que realizas un corto a la salida de la fuente esta simplemente dejara de funcionar he intentara arrancar de forma intermitente hasta que el corto circuito haya pasado o se le quite la sobre carga, la frecuencia de funcionamiento de este circuito es de 150KHZ, la construcción del transformador de potencia es igual al de las fuentes conmutadas presentadas en entradas anteriores, pero de todos modos mas abajo les dejare los link a las paginas donde se encuentran dichas fuente conmutadas tipo flyback, ahora porque lo he catalogado como el peor circuito integrado que he utilizado para realizar una fuente conmutada, bueno porque este integrado calienta mucho aun cuando la fuente esta sin carga, es mas si no se le coloca un ventilador para enfriar el disipador el 3S0680RF se protegerá por sobre temperatura ahora saca tus misma conclusiones lo que calentaría este bajo carga, aunque puede ser que por alguna casualidad de la vida el integrado que utilice tenga algún defecto interno y produzca su calentamiento en exceso, solo por curiosidad en la placa donde recicle el integrado estaba fijado a un pequeño disipador de calor incluso mas pequeño que el que utilice en el circuito final y al parecer era suficiente para mantenerlo fresco supongo, y con el disipador que utilice es mas grande pero se calienta mucho y como mencione anteriormente sin tener carga, pero esas son cosas raras que pasan en la electrónica, aunque en mi circuito tengo ese pequeño problema de calentamiento excesivo de igual manera quise compartirles mi experiencia con este circuito con todos ustedes, de todos modos si ustedes aprecian un error que este cometiendo y sea la causa del calentamiento excesivo no duden en hacérmelo saber en los comentarios para corregirlo inmediatamente

advertencia:

antes de que continuemos con la fabricación de nuestra fuente conmutada, es muy importante que sepas que se están trabajando con altos voltajes los cuales son muy peligrosos y siempre estará presente el riesgo de una explosión, electrocución por una mala manipulación por parte del armador, incluso la muerte, por lo que si quieres trabajar en este proyecto debes de tener los conocimientos necesarios así como las herramientas adecuadas para trabajar con alto voltaje, para evitar accidentes, mejor ni intentes realizar este circuito, a menos de que sepas con certeza lo que estas haciendo, así que habiendo dicho esto todo lo que usted haga será bajo tu propio riesgo

diagrama de la fuente conmutada " SMPS " con un chip 3S0680RF, KA3S0680RF  " Fairchild Power Switch (FPS) " universal con un voltaje de salida de 15 a 20 voltios DC:

como pueden apreciar en el diagrama el circuito es poquitito complejo, pero solo un poquitito, pero nada extraño ni de otro mundo y cualquier persona podría realizarla sin problemas, ahora los materiales son fáciles de conseguir, en mi caso todo el material fue reciclado de la misma tarjeta donde encontré al propio 3S0680RF incluso la PCB donde se realizo todo el montaje del circuito fue reciclada de algún aparato que ya no funcionaba, la construcción del transformador de potencia se ha explicado tanta veces en fuentes conmutadas tipo flyback presentadas en entradas anteriores, que te recomendamos que visites estas entradas para saber como se construye el mismo haciendo clic aquí o aquí, por otro lado como se menciono anteriormente el 3S0680RF y el diodo F12C20C se deben fijar a un generoso disipador de calor con su respectiva pasta térmica para asegurar la transferencia de calor ya que estos calientan mucho cuando la fuente esta trabajando a plena carga y si no se usa estos componentes podrían dañarse irreparablemente por exceso de temperatura

montaje de la fuente conmutada " SMPS " con un chip 3S0680RF, KA3S0680RF  " Fairchild Power Switch (FPS) " universal con un voltaje de salida de 15 a 20 voltios DC:

como pueden apreciar aquí ya he conectado la fuente a la red eléctrica de mi casa la cual es de 110 voltios AC y esta funcionando sin problemas y he seteado el voltaje de salida a 19 voltios para realizar algunas pruebas de carga a ver como se comporta la fuente y para ver que tan buena es la regulación del voltaje de salida, en concreto para esta prueba de carga le conectare mi laptop la cual requiere de 19 voltios y 3 amperios para funcionar correctamente, cabe mencionar que mi laptop no le sirve la batería por lo que la única manera de encenderla es mediante el uso del cargador que en este caso va a hacer esta fuente que acabamos de terminar, por otro lado siempre que vayamos a probar algún circuito que hayamos realizado por primera vez, siempre recomendamos el uso de una lampara serie hasta que estemos seguro del que el circuito funciona correctamente, después que estemos seguro de que el circuito funciona correctamente podemos alimentarlo directamente de la red eléctrica

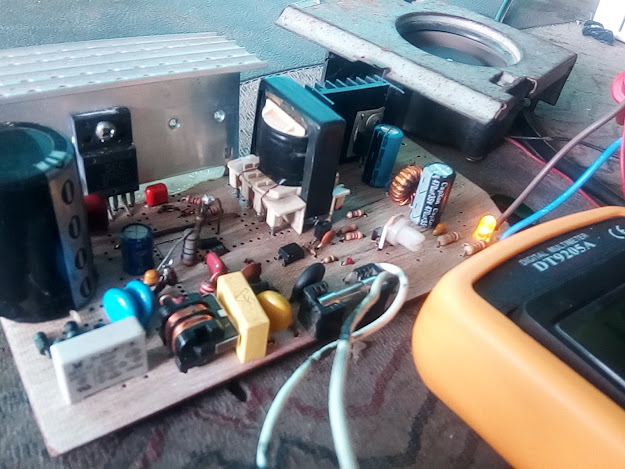

aquí podemos apreciar mas de cerca todos los componentes que conforman esta fuente conmutada

y aquí antes nuestros ojos podemos apreciar mas de cerca al corazón de nuestra fuente conmutada al famoso 3S0680RF

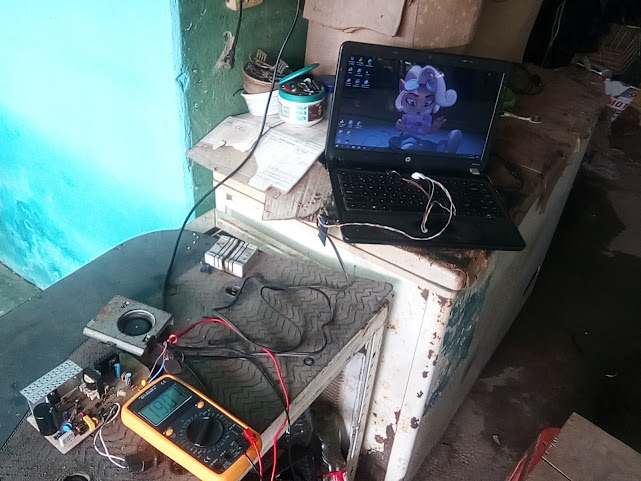

y aquí como ven ya he conectado la fuente directamente a mi laptop, por suerte nada exploto jejeje, y como ven esta esta funcionando sin problemas, a pesar de que mi laptop le esta exigiendo 3 amperios en 19 voltios para funcionar correctamente la fuente no vario para nada el voltaje de salida ni después de haberla usado durante varias horas, por lo que  podemos decir que cuenta con una excelente regulación del voltaje de salida, eso si, para realizar esta prueba se le coloco un ventilador al 3S0680RF para mantenerlo fresco y que este no se protegiera por sobre temperatura, también se realizaron mas pruebas de carga a esta fuente para determinar la potencia nominal que esta podía llegar a entregar a su salida obteniendo un resultado de 74W de potencia de salida lo que no esta para nada mal considerando que es un integrado diseñado para fuentes conmutadas de antiguos televisores CRT, ojo esta potencia de salida se obtuvo con un voltaje de red de 110 voltios AC en caso de que la alimentes con un voltaje de red de 220 voltios AC en teoría debería entregar el doble de potencia ósea 148W, estas pruebas se realizaron utilizando como carga una resistencia variable de hecho usted puede ver estas pruebas en el video a continuación.

y bueno eso es todo y esperamos que esta entrada haya sido de su agrado, no se olviden de comentar sobre que te pareció el tema o alguna sugerencia para seguir mejorando cada vez mas y nos vemos en una próxima entrada
