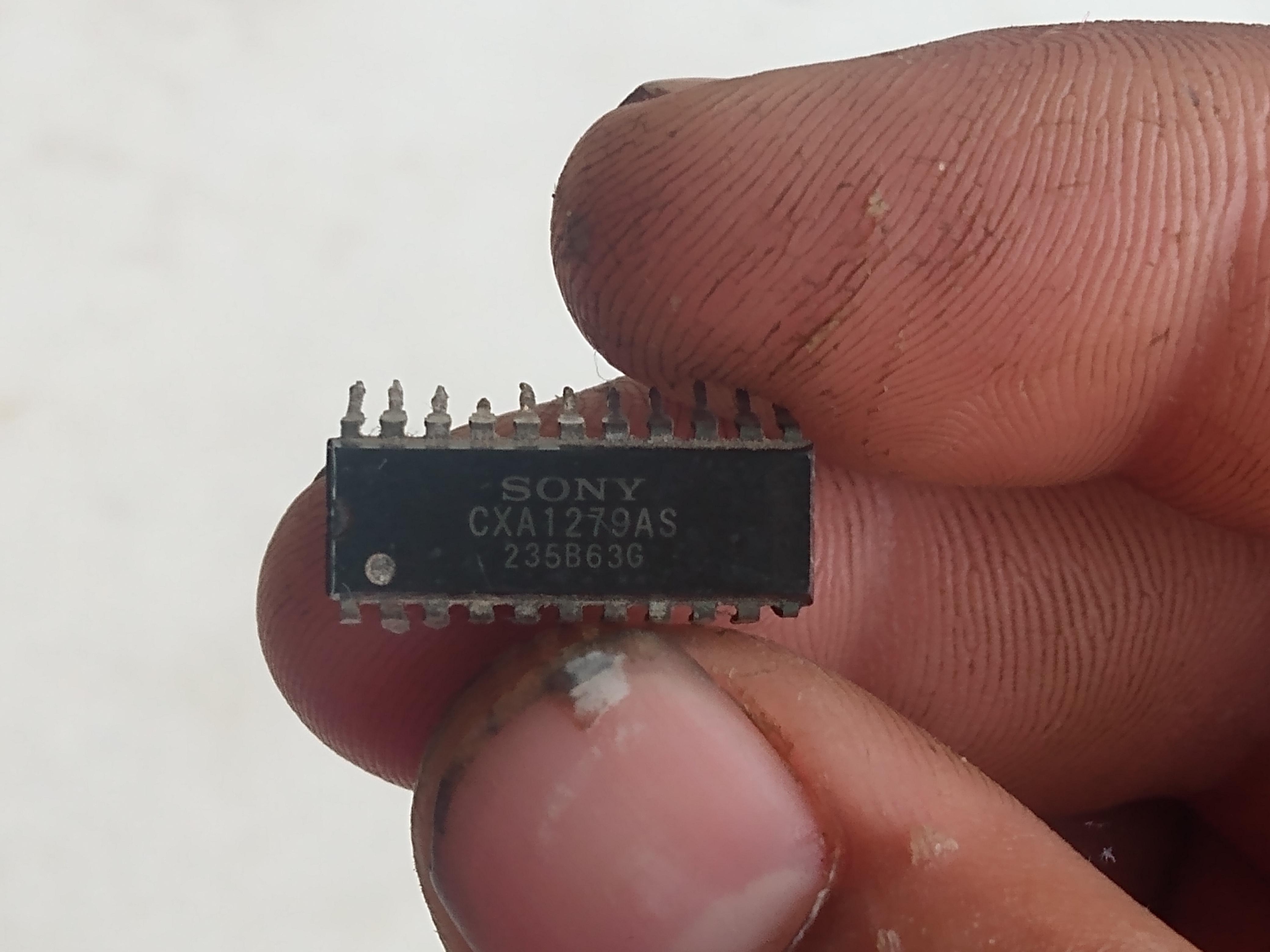

hace aproximadamente unos 5 años atrás me encontré una tarjeta de un televisor muy antigua tirada, como no podía ser de otra yo la recogí y procedí a revisarla para ver que proyectos electrónico podría realizar con los componentes de la misma, al principio me llamo la parte del amplificador de audio que poseía esta tarjeta ya que no era común ya que si bien el amplificador estaba conformado por transistores, este poseía un transformador de salida y se alimentaba directamente con 130 voltios provenientes del +B, de hecho usted puede ver el circuito de este amplificador en una entrada anterior aquí, y junto amplificador se encontraba un circuito integrado CXA1279AS el cual me llamo la atención ya que mientras le realizaba ingeniería inversa a la parte del amplificador, note que las entradas de audio de los mismo salían directamente de dicho integrado, por lo que procedí a buscar información sobre el mismo para darme una idea de lo que realizaba el mismo y aunque no había mucha información sobre el mismo, encontré una hoja de datos donde se explica que este integrado conforma una circuito de control de tonos y volumen para los amplificadores del televisor y la ventaja de este integrado con respecto a otros que me he encontrado como por ejemplo el TDA7449 que se controlan digitalmente mediante comunicación I2C y no se puede de forma análoga, este CXA si que se pode ya que el control del mismo se realiza por medio de una tensión variable que se podía proveer fácilmente mediante el uso de un potenciómetro, pero en ese tiempo no poseía el suficiente conocimiento como para llevar a cabo la realización del circuito de control de tonos y volumen con dicho integrado, así que lo guarde, solo hasta hace poco que me anime a realizar un circuito funcional con el y con un poco de conocimiento necesario para llevar este proyecto a cabo, continuación una foto del ejemplar que he reciclado.
ventajas del CXA1279AS:
una de las ventajas mas importante que posee este integrado es que es estéreo y podemos controlar tanto el los tonos, el balance y el volumen de ambos canales al mismo tiempo utilizando solamente potenciómetros simples, si has leído bien, utilizando solamente potenciómetros simple para controlar ambos canales, y como es eso posible?, pues como ya les mencione mas arriba los controles de este integrado se realizan mediante una tensión variable, es decir la señal de audio nunca pasa por los potenciómetro, mas bien lo potenciómetros se utilizan únicamente para generar un voltaje variable de referencia entre 0 y 5 voltios DC para indicarle al integrado que acción queremos que este realice sobre la señal de audio, por lo que con solo utilizar potenciómetros imple podremos controlar ambos canales al mismo tiempo sin problemas, y como el control se realiza mediante un voltaje variable obtenemos como beneficio el poder colocar a distancia a mas de 3 metros los potenciómetros mediante el uso de cable sin temor a introducir ruido alguno a la señal de audio, otra ventaja de este integrado es que podemos alternar entre dos fuentes de audio independientes con solo pulsar un interruptor, solo deberá tener en cuenta que el integrado permite seleccionar entre un entrada de audio a otra, pero nunca ambas al mismo tiempo, otra ventaja es que este integrado solo requiere de una fuente simple para funcionar y como ultima ventaja, pero no menos importante, es que la cantidad de componente necesarios para la realización de este circuito son relativamente pocos sin contar que son muy fáciles de conseguir, ahora pasemos al diagrama de este circuito.
diagrama del control de tonos y volumen controlados por tensión utilizando un CXA1279AS:
si vemos el diagrama de este circuito podemos apreciar a simple vista un interruptor indicado como selector de entrada de audio y la función de este interruptor como su nombre lo indica es la de poder seleccionar entre la entrada de audio 1 o la entrada de audio 2, pero como funciona?, si el interruptor esta a GND se estará tomado la entrada de audio 1, ahora si el interruptor se encuentra colocado a 5 voltios DC proveniente del regulador 7805, se estará tomando la entrada de audio 2, pero dado el caso de que desees utilizar únicamente una entrada de audio como es mi caso, simplemente deberá colocar el pin 4 del integrado de forma permanente por ejemplo a GND para trabajar únicamente con la entrada de audio 1 o de forma permanente a 5 voltios para trabajar únicamente con la entrada 2, pero a es a decisión de cada persona, ahora si vemos el diagrama nuevamente veremos que figura otro interruptor indicado como selector de voltaje de control y como cuyo nombre lo indica, este interruptor se utiliza para indicarle al integrado CXA que voltaje queremos utilizar para realizar los controles, tanto del volumen como los tonos y el balance y este voltaje de control se puede seleccionar entre 0 a 5 voltios DC y entre 0 a VCC, te estarás preguntando, y para que carajo se utiliza eso?, pues muy fácil, si utilizamos el selector entre 0 a 5 voltios, le estaremos indicando al integrado CXA que los potenciómetros en los que nosotros actuaremos por ejemplo para bajar el volumen, tendrá una tensión variable entre 0 a 5 voltios, con lo cual en integrado interpretara que 0 voltios es el volumen mínimo y 5 voltios el volumen máximo y dependiendo de la posición del potenciómetro el integrado sobra que tanto deberá bajar o subir el volumen de la señal de audio, tomemos un ejemplo: supongamos que hemos colocado el potenciómetro al medio y debido a que técnicamente un potenciómetro es una resistencia variable al dejar el cursor del potenciómetro en el punto medio ósea la mitad del recorrido de su resistencia interna total, se forma un divisor resistivo de dos resistencia en serie en este caso de 25K ya que el potenciómetro es de 50K al ser técnicamente ambas resistencia idénticas en este punto aparecerá la mitad del voltaje que le este llegando a los extremos del potenciómetro en este caso 5 voltios DC ósea la mitad del voltaje seria de 2.5 voltios con este voltaje el integrado ajustara automáticamente el volumen de la señal al medio y así sucesivamente con los demás controles de este circuito, ahora si se coloca el interruptor para un voltaje de control entre 0 a VCC le estaremos indicando al integrado CXA que los potenciómetros de control tendrán una tensión variable entre 0 y el voltaje de alimentación del circuito, el funcionamiento es igual a como mencione anteriormente si el interruptor estaba seleccionado entre 0 a 5 voltios DC, con la diferencia que el integrado interpretara que 0 voltios es el mínimo y que el voltaje de alimentación del circuito es el máximo, tomemos un ejemplo 12 voltios seria el máximo y que el punto medio seria de 6 voltios y el resto de funcionamiento e idéntico para ambos casos, solo ten en cuenta que si utilizas este circuito con el interruptor configurado entre 0 a VCC, el voltaje de alimentación deberá ser sumamente estable, debido a que una variación en el voltaje de alimentación y el integrado podría asumir que estamos girando los potenciómetros de forma errónea y lo peor del caso es que actuarían los cuatros controles al mismo tiempo sobre la señal de audio ya que el voltaje de control variaría en los cuatros potenciómetros, así que tenga muy en cuenta esto en el caso de realizar este circuito, en mi caso configure el interruptor entre 0 a 5 voltios DC y de esa forma trabajar cómodamente los potenciómetros con un voltaje de 5 voltios DC provenientes de un regulador 7805 que me garantizara que aunque el voltaje de alimentación de todo el circuito varié, los 5 voltios entregados por el regulador serán en todo momento estables, solo por curiosidad por si desean mejorar este circuito, este interruptor simplemente se utiliza para proporcionar un voltaje de referencia muy estable al CXA y este voltaje de referencia siempre será la mitad del voltaje que apliquemos a los potenciómetros, es decir el pin 11 de este integrado proporciona un voltaje de 2.5 voltios DC para permitir un voltaje de control en los potenciómetros de 0 a 5 voltios DC, mientras que en el pin 13 del integrado se encuentra un regulador interno que siempre entregara un voltaje de referencia de la mitad del voltaje de alimentación, en el caso de alimentar el circuito con 12 voltios, el voltaje de referencia entregado en este pin será de 6 voltios DC con lo cual el integrado sabrá que en los potenciómetros habrá un voltaje de 0 a 12 voltios DC, espero no sea confuso todo este texto, pero trate de explicarme lo mejor posible, por ultimo pero no menos importante, si deseas mejorar los realces de los bajos como los altos de este circuito, deberás jugar con los valores de los siguientes componentes, las capacitores de 0.01UF se utilizan para el ajuste de los altos, mientras que los capacitores de 0.47UF se utilizan para el ajuste de los bajos, originalmente en el circuito estaba diseñado para funcionar con capacitores de 0.33UF, pero debido a que no disponía de capacitores de este valor utilice de 0.47UFy a mi gusto funcionan muy bien, dejemos de tantas explicaciones y ahora pasemos a ver algunas fotos de este circuito.
fotos del control de tonos y volumen controlados por tensión utilizando un CXA1279AS:
una vez terminado todo el circuito y de haber comprobado de que todo estaba correcto una y otra vez ya solo quedaba acompañar este circuito junto a un buen amplificador para escucharlo a ver que tal funciona, en este caso como este circuito se alimenta con una fuente simple decidí utilizar un amplificador que de igual manera que el control de tonos también se alimentara con fuente simple y mi elección fue un amplificador estéreo de 20W por canal realizado con un circuito integrado TA8210AH, aunque inicialmente hice una pequeña pruebilla de funcionamiento de este control de tonos también con un amplificador estéreo de 30W por canal, pero utilizando un circuito integrado LM4766T y mas adelante veras como funcionan estos circuitos en conjunto
prueba de funcionamiento del control de tonos y volumen controlados por tensión utilizando un CXA1279AS:
ahora llego el momento mas esperado la prueba de funcionamiento de este control de tonos, le debo decir que el primer video, solo fue una prueba de funcionamiento rápida mientras que en el segundo video trate de explicar lo mejor posible el video y al final realizamos una prueba de sonido.
LM4766T + CXA1279AS
TA8210AH + CXA1279AS
y como pudieron apreciar el circuito funciona perfectamente y sin ningún problema, por lo que te recomiendo que si te llegas a topar con este integrado, te realices un control de tonos con el, te lo recomiendo no te decepcionaras.
y bueno eso es todo y nos vemos en una próxima entrada, cuídense
