pequeño amplificador de audio estéreo de 22w + 22w BTL con fuente simple de 12 voltio utilizando un chip tda1557Q

hola que tal a todos hoy les traigo un  pequeño amplificador  estéreo de 22w + 22w  sobre un parlante de 4 ohm y con muy buena  calidad de sonido utilizando   un chip muy conocido y es el tda1557Q

yo nunca había usado este chip siempre elegía utilizar un chip que es un poco conocido y que es muy similar a este y es el tda8560Q gracias a el hasta inicie en la electrónica . Un día caminado por la calles del pequeño pueblo donde vivo encontré una radio de carro viejita la cual estaba muy maltratada y estaba oxidada y estaba  llena de tierra pensé que no podría recuperar nada de ella ya que la mayor parte de la electrónica estaba dañada por todo el oxido que tenia pero revise bien y vi una pieza  la única que estaba en buenas condiciones y que por suerte tenia todos sus pines intactos y sin oxido era un chip tda1557Q  nunca había trabajado con uno de esos y buscando su hoja de datos vi que era igual a del tda8560Q ya que había trabajado mucho tiempo con el no tendría problemas al armarlo pues seria como armar un tda8560Q pero solo que es de un poco menos de potencia pero para mi seria suficiente su potencia máxima que es de 22w por canal sobre 4 ohm   bueno ya tenia su diagrama pero ahora había un problema y era si ese chip aun funciona ? o estaría dañado
me arriesgue a armarlo y empece a conseguir el resto de los componentes que por cierto son muy pocos
a continuación el diagrama que e utilizado

diagrama del amplificador estéreo de 22w + 22w con un chip tda1557Q

como ven este es el diagrama que e utilizado y como pueden ver el circuito requiere muy pocos componentes por lo que me arriesgare a seguir armando el amplificador con el chip que e  encontrado en la vieja radio que es  el tda1557
requiere muy pocos componentes que en mi caso todos serán reciclados

los dos capacitores de poliester de de 220nf los recicle del balasto de  una lampara ahorradora como esta que en este caso  son esos dos capacioteres de poliester grandes que se ven en las fotos

ya están los capacitores ahora vienen las resistencias

las cuatro resistencia de 10k y de 1k las recicle de una tarjeta de un aire acondicionado al igual que los capacitores de 2200uf y el de 100nf  y el led también

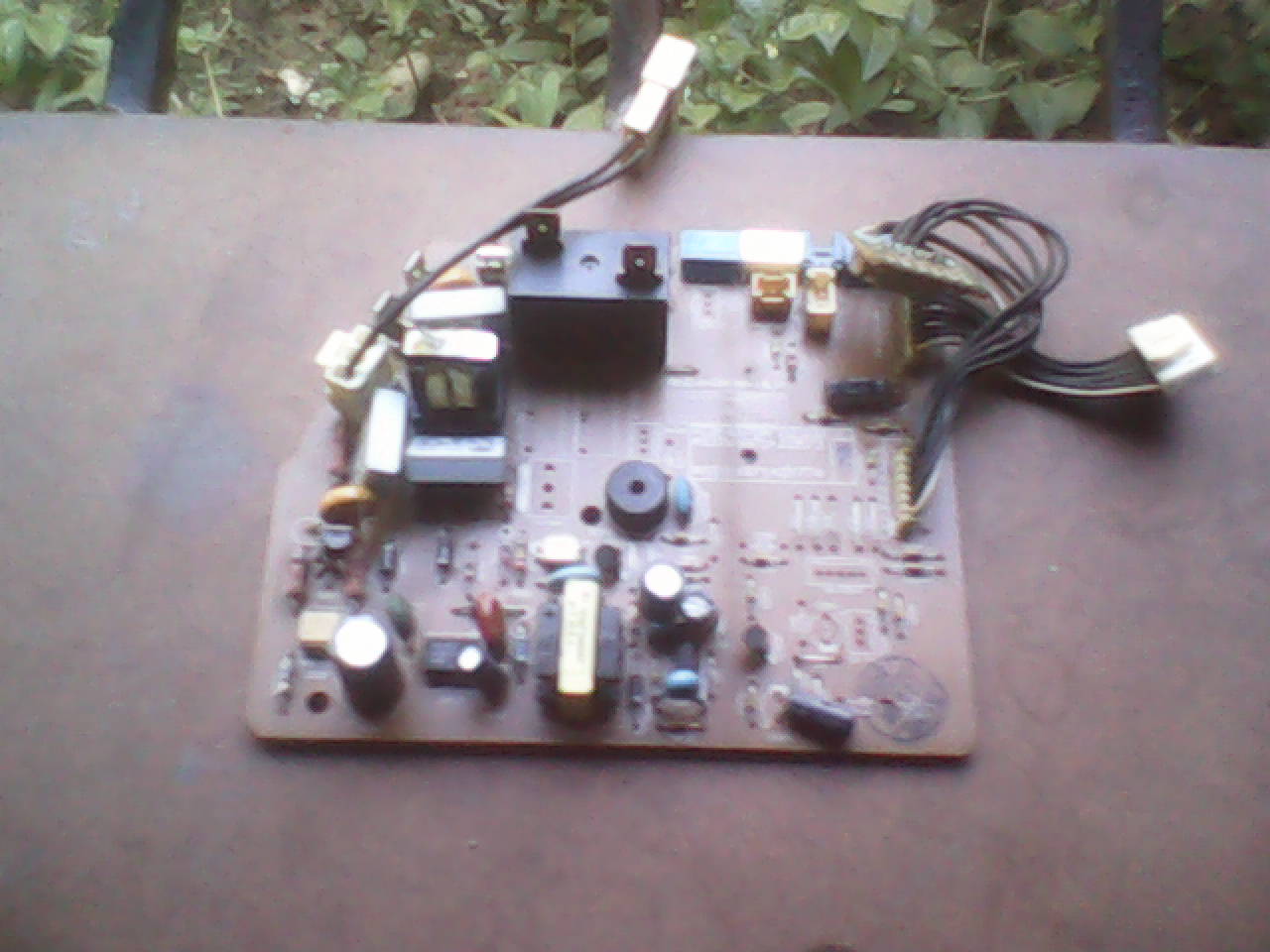

la tarjeta de donde saque los capaciotres y las resistencia es similar a esta que esta en las fotos

por esta razón les digo que es un amplificador muy fácil de realizar  cuyos materiales son muy fáciles de conseguir y reciclar de algún aparato que ya no funcione o si prefieres comprarlos nuevos también son fáciles de conseguir

fotos del montaje del amplificador con tda1557Q :

prueba de funcionamiento de pequeño amplificado con tda1557Q :

como pueden ver el amplificador funciona perfectamente y con una muy buena potencia y calidad del sonido que no se puede apreciar por la mala calidad de mi cámara

si ya has leído hasta aquí de seguro ya tienes un pequeño amplificador de audio de buena potencia y calidad de audio y estarás disfrutando de el escuchando tus canciones favoritas
