pequeño transmisor de radio FM de 87.5 – 108 MHZ estables de 700 mw para un alcance de aproximadamente 700 metros a la redonda

hola que tal a todos hace un tiempo les presente un pequeño transmisor de radio  FM ( frecuencia modulada ) el cual tenia un alcance de unos 10 metros a la redonda que es este  que por cierto  es un transmisor muy fácil  de realizar y funciona excelente
pero hoy les presento  uno que tiene algunas  ventajas que son muy buenas

  1.  es un transmisor muy estable trabajando a la frecuencia fijada de transmisión
  2.  es un transmisor un poco mas potente que el anterior tiene una potencia de aproximadamente 700mw
  3. es un transmisor sencillo de realizar con muy pocos componentes  muy fáciles de conseguir
  4. su gran estabilidad se debe a   que este transmisor para sintonizar  no es como se hace común mente   que es utilizando un capacitor  variable ya que la propia capacidad parásita del cuerpo lo afecta   para evitar ese problema este transmisor se  sintonizar mediante una bobina variable la cual es la responsable de la buena  estabilidad de este transmisor ya que solo puede verse afectada por objetos metálicos y no por capacidad parásita como lo hace un transmisor  con capacitor variable
  la cual lo hace un muy buen transmisor de radio FM

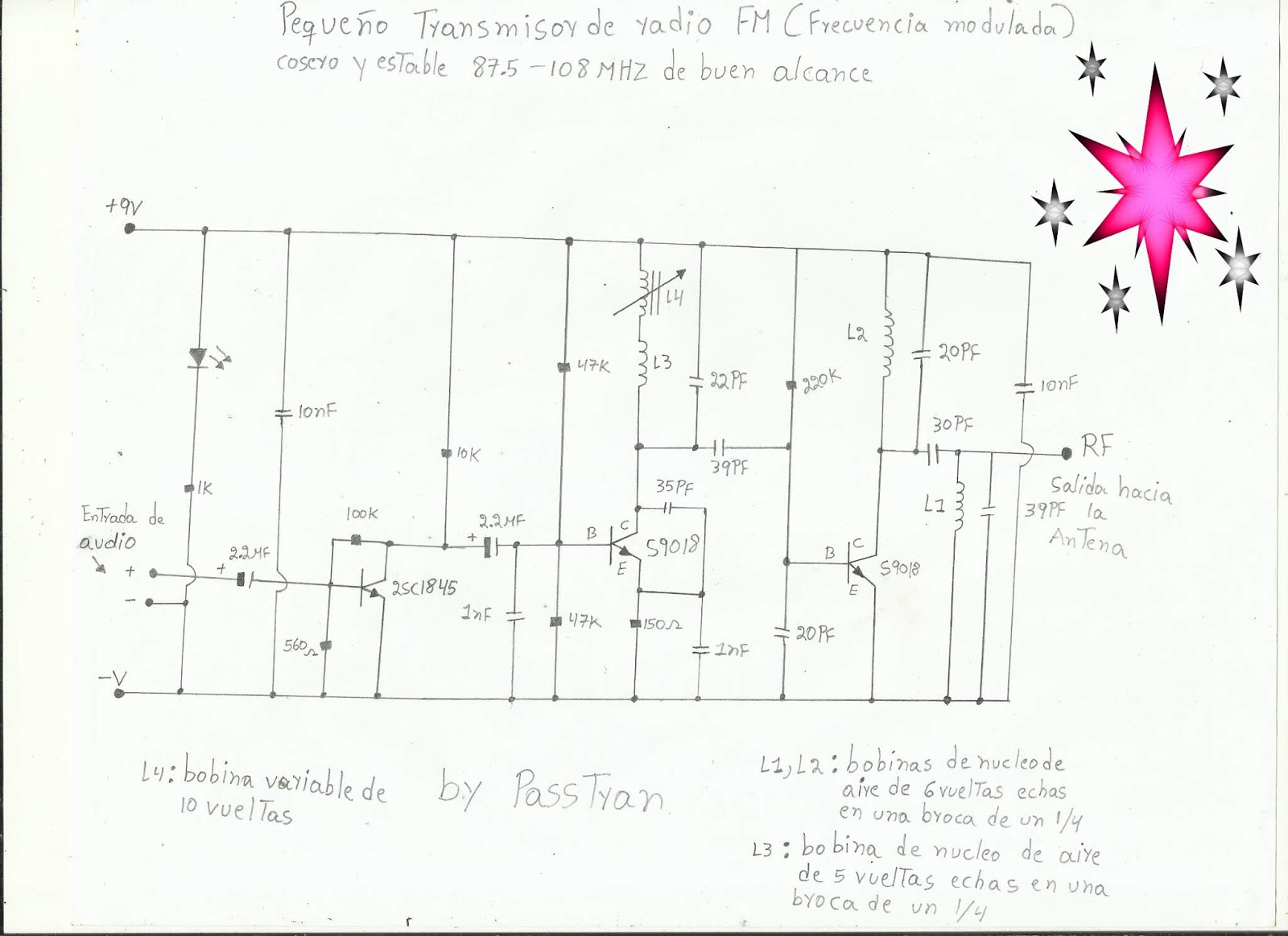

el diagrama del pequeño transmisor de radio FM es este  :





como pueden apreciar el diagrama es un un poquito mas complejo que  en el pequeño transmisor de radio FM anterior  este pero solo un poquito lo único es que se requieren un poquito mas de componentes  pero de igual manera son fáciles de conseguir  en mi caso todos fueron reciclados de aparatos que ya no funcionaban

este transmisor es muy bueno yo lo arme y funciono de una ya que es fácil de realizar creo que los componentes mas difíciles de conseguir son los transistores s9018 ya que son transistores especiales para trabajar con RF ( radio frecuencia ) en mi caso yo los e reciclado de una radio muy vieja la cual ya no funcionaba y por suerte logre conseguir dos transistores " por mucha suerte porque solo tenia dos :) " pero no tenían la nomenclatura de s9018 si no que este dice c9018 pero buscando su hoja de datos ambos son iguales y funcionan muy bien
es importante que en caso de que no consiga estos transistores los s9018 y busca un reemplazo que sean muy similar a estos ya que estos son especiales para trabajar con RF ( radio frecuencia )  pero creo que con unos simple 2n2222 funcionara muy  bien :)

lo otro es que el transistor 2sc1845 no lo pude conseguir en ninguno de tantos aparatos que tengo para reciclar componentes así que opte por un s9013 y saben me a funcionado bien ya que este transistor esta encargado de solo amplificar la señal de audio de entrada del pequeño transmisor de radio pero mejor tratar de conseguir el 2sc1845


realizando las bobinas para el pequeño transmisor de radio FM :


creo que lo que es un poquito mas difícil  de hacer son las tres pequeñas bobinas pero analizándolo bien no es tan complicado primero no soy una experta en bobinas pero les diré como las hice primero recicle alambre de cobre esmaltado en mi caso yo use este








que yo recicle de una bombita  de gasolina que me han regalado  de un carro  que ya no funcionaba pero usted puede reciclarlo de un pequeño transformador que ya no funcione o que no utilicemos
ahora para la medida del núcleo de aire de las bobinas e utilizado una broca de un 1/4 de pulgada sobre la cual aremos   dos bobina de 6 espiras esto se hace dando seis vuelta del alambre esmaltado sobre la broca de un 1/4 y ya quedan lista ahora viene una tercera bobina el procedimiento para hacerla es el mismo pero la diferencia es que esta solo es de 5 espiras  y ya estamos listo con  la parte de las bobinas de núcleo de aire















fotos del montaje del pequeño transmisor de radio FM :




aquí unas fotos de como e montado el circuito como ven me a quedado ordenado y compacto todo el circuito en la fotos se puede ver un alambre que sale por un lado de la placa
este lo use provisionalmente como una antena para probar el circuito

























como ven el circuito ya esta listo con todos sus componentes como lo son transistores capacitores y bobinas y resistencia montados sobre una pequeña plaquita universal  reciclada y como ves me a quedado organiza dita y bien pequeña ahora solo falta sintonizar la a  una una frecuencia a la cual vamos a transmitir y a la ves que esta frecuencia no la este utilizando alguna emisora con la cual podamos interferir


fotos del pequeño transmisor funcionando  de radio FM funcionado :


hora para sintonizar la procedemos a encender una radio y la sintonizamos a una frecuencia FM pero que no este utilizada por alguna estación de radio  o sea que este fuera del aire y procedemos  a girar el núcleo de la bobina variable lentamente hasta que escuchemos la canción que le inyectamos al transmisor en la radio
pero para girar el núcleo de la bobina variables para la sintonizacion  les recomiendo que utilicen algún destornillador pero de plástico   porque uno de metal afectara la inductancia de la bobina haciendo que sea difícil la sintonizacion
en mi caso yo la e sintonizado en 89.7 mhz porque es una frecuencia que esta completamente libre










como pueden ver esta es la radio utilizada para las pruebas es una pequeña radio de carro  de marca pioneer la cual funciona muy bien














como pueden ver la radio efectivamente esta sintonizada a la misma frecuencia   del pequeño transmisor que en este caso es de 89.7  mhz


prueba de funcionamiento del pequeño transmisor de radio FM :









como pueden ver el pequeño transmisor  funciona excelente y estaba siendo sintonizada por dos radios al mismo tiempo  y se que te estarás preguntando pero  se escucha mucho ruido pues les aseguro que el transmisor no tiene ruido el ruido que se escucha es de mi cámara que estaba mala y por cierto después de este vídeo se daño completamente








si ya has leído hasta aquí de seguro ya tienes un pequeño transmisor de radio FM funcionando perfectamente y muy estable y estarás trasmitiendo a muchos de tus vecinos cerca a una distancia de aproximadamente 700 metros a la redonda

no se olviden de dejar un comentario aquí en el blog sobre que te pareció el tema o alguna sugerencia para seguir mejorando poco a poco cada ves mas

también puedes seguirme en mi canal de youtube aquí para seguir creciendo poco a poco cada ves mas

espero les guste y saludos a todos

Comentarios

  1. Excelente!!! hace 20 años empeze con la electronica (amater) y lo primero que arme fue un transmisor FM, que era muy sencillo y usaba un capacitor variable,y lo armaba asi mismo, reciclando placas, felicitaciones, me encanto, me dio nostalgia

    ResponderEliminar
    Respuestas
    1. muchísimas gracias amigo
      y un muy fuerte abrazo amigo
      saludos desde Venezuela amigo

      Eliminar
  2. Hoola que tal, tengo dudas, necesito construir dos transmisores para hacer un sistema de comunicación en dos motos de ruta, sera que este transmisor me puede cubrir un alcance de por lo menos 100m o menos?
    quedo atento a su respuesta.

    ResponderEliminar
    Respuestas
    1. hola amigo, y amigo no tendrás problemas de transmisión a 100 metros de distancia ya que este transmisor fue probado a 700 metros de distancia sin ningún problema
      ahora el problema es que si quieres que la transmisión a las dos motos sea independiente habría que armar dos transmisores y asignarle una frecuencia de transmisión distinta a cada transmisor amigo

      Eliminar
  3. Hola amigo me interesa tu transmisor de FM justamente tengo q aser uno y estoy interesado en elaborar este pero mi duda es el tipo de número de alambre y la impedancia de cada bobina

    ResponderEliminar
    Respuestas
    1. hola amigo el numero de alambre no sabria desirtelo exactamente ya que el alambre fue reciclado y no tengo como medirlo pero el grosor no es muy critico amigo
      ahora las bobina no se su valor en MH ya que esta se realizan por numero de espiras en el diagrama se encuentra el numero de espira y la medida del nucleo de aire amigo
      cualquier duda me escribes amigo saludos amigo

      Eliminar
  4. y los datos del pcb ???? Donde ???? Esta incompleto

    ResponderEliminar
  5. y los datos del pcb ???? Donde ???? Esta incompleto

    ResponderEliminar
    Respuestas
    1. hola amigo el PCB no lo puedo proporcionar debido a que en mi caso no tengo los medio para fabicar PCB asi que no los diseño ya que no podria probarlos pero ustedes pueden diseñarlo a partir del diagrama y lo mejor de todo lo podran diseñar a gusto amigo
      saludos amigo

      Eliminar
  6. Saludo me encantó ese proyecto boy a tratar de conseguir los componente para armarlo. Un abrazo desde República Dominicana, gracias portodo

    ResponderEliminar
    Respuestas
    1. muchisimas gracias amigo y para eso estamos
      cualquier duda me escribes amigo
      saludos desde venezuela amigo

      Eliminar
  7. yo recomiendo usar un raspberry con transmisor fm con rds, no mas de $40000 va a costar el mas barato (pi 3b normal) y no tienes que construir nada. pero es una sugerencia no mas si no tienes plata para comprartelo te haces uno

    ResponderEliminar
  8. por cierto soy fanatico de mlp, equestria girls y tambien de los remixes

    ResponderEliminar
  9. buen trabajo de todos modos, te felicito, me caes bien, mejor si eres brony, no siempre se conoce un brony electronico

    ResponderEliminar
  10. lo decia por que tiene rds, y me gusta el rds

    ResponderEliminar
    Respuestas
    1. hola amigo como estas y si amigo efectivamente soy brony y me encanta mucho el MLP y la electronica
      por otro lado estaria super bueno usar una raspberry, pero yo soy de venezuela y aqui eso es algo imposible de obtener al menos para mi amigo
      un saludo desde venezuela amigo

      Eliminar
    2. aqui en chile recien las venden en 2014 y se me ocurrio comprarla en 2019 por que ese año me intereso el RDS. Saludos

      Eliminar
    3. ami igual me gusta mlp sobretodo los mlp remixes

      Eliminar
  11. Este comentario ha sido eliminado por el autor.

    ResponderEliminar
  12. Respuestas
    1. la bobina L4 se fabrica en el carrete de un viejo transformador de FI al cual se le debe quitar los bobinados originales una vez quitado los bobinados se procede a bobinar nuevamente pero dando solamente 10 espiras de alambre amigo

      Eliminar
  13. Donde se busca la bobina l4, muy buen circuito

    ResponderEliminar
    Respuestas
    1. la bobina L4 se fabrica en el carrete de un viejo transformador de FI al cual se le debe quitar los bobinados originales una vez quitado los bobinados se procede a bobinar nuevamente pero dando solamente 10 espiras de alambre amigo

      Eliminar
  14. Hola amígos salud antes a cuidarse del virus tengo un trasmisor de 50watios y tiene fuga en la salida le cambie el transistor y luego kedo asi

    ResponderEliminar
    Respuestas
    1. hola amigo y amigo así es a cuidarse del virus
      y amigo no sabría decirte porque tu transmisor tiene fuga, discúlpame esa amigo

      Eliminar
    2. Hola quiero invitarte a mi grupo de electrónica en telegram

      Eliminar
    3. con mucho gusto me uniré a tu grupo de telegrama amigo

      Eliminar
  15. https://t.me/joinchat/F3OGZRpzguQwNDRh
    Este es el enlace del grupo.saludos y buen día

    ResponderEliminar
  16. hola buenas mis compañeros y yo quisieramos que nos des algunos tips , estamos haciendo el mismo trasmisor , y nose si podrias asesorarnos. para pasarte un enlace de whatsapp para tu ayuda ,somos estudiantes de electronica . gracias

    ResponderEliminar
  17. El transistor que va a la salida, me parece que se podría quemar, por qué según su hoja de datos aguanta solo hasta 30 mA
