amplificador estéreo de 10W + 10W por canal HI-FI con un chip TDA2009A

De -
hola que tal a todos y sean nuevamente bienvenidos a este pequeño blog, en esta ocasión les presento un nuevo amplificador estéreo pero esta vez con un chip TDA2009A

la verdad no hay mucho que decir sobre este amplificador mas que, este chip el TDA2009A es un chip amplificador estéreo el cual es capaz de ofrecer una potencia mas que decente de 10W por canal con calidad HI-FI, lo que lo hace ideal para escuchar música en casa a un nivel alto de volumen y con una excelente calidad de sonido

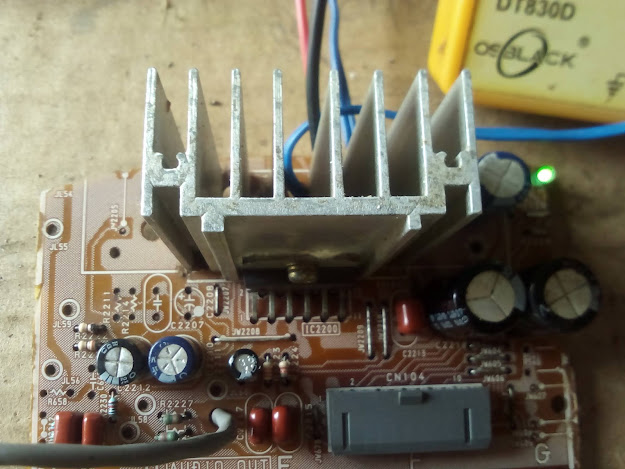

este amplificador es muy fácil de realizar debido a que se requieren de muy pocos componentes los cuales son fáciles de conseguir, en mi caso todo estos componentes fueron reciclados de aparatos que ya no funcionaban
la alimentación de este amplificador esta comprendida entre los 8 voltios DC mínimos y 28 voltios DC máximos en mi caso este amplificador lo he alimentado con 19 voltios DC provenientes de un viejo cargador de latop

diagrama del amplificador estéreo de 10W + 10W por canal HI-FI con un chip TDA2009A
