como realizar un adaptador BUETOOOHT casero utilizando módulos WIFI/ BLUETOOH reciclados de tablets " como reutilizar módulos WIFI/ BLUETOOH de tables rotas "

hola que tal a todos y sean nuevamente bienvenidos a este pequeño blog, en esta ocasión les presento les presento esta nueva entrada la cual trata sobre como realizar un adaptador BUETOOOHT casero utilizando módulos WIFI/ BLUETOOH reciclados de tablets

hace poco presente una entrada muy similar a esta, solo que en esa explicaba como realizar un adaptador WIFI por USB casero utilizando un modulo WIFI reciclado de una table, continuación dejare un enlace por si quieren echarle una checadita a la entrada del adaptador WIFI casero

como realizar un adaptador WIFI casero utilizando módulos WIFI reciclados de tablets " como reutilizar módulos WIFI de tables rotas "

advertencia:

antes de continuar  con nuestro adaptador BUETOOOHT casero debo advertirles que, para utilizar nuestro adaptador BLUETOHT por USB casero en un equipo que cuenta con conexión WIFI como mi PC, se debe elegir que queremos usar si la conexión por BLETOOHT o  la conexión  WIFI, esto porque?, porque no se puede usar la conexión  BLETOOHT simultáneamente con la  conexión WIFI, debido a que la BLUETOOHT trabaja a la misma frecuencia que la conexión WIFI osea 2.4GHZ y esto ocasiona que por ejemplo; si estamos conectado a una RED WIFI  y estamos navegando de lo mas lindo por ejemplo en youtobe y de repente queremos usar unos audífonos BLUTOOHT notaras que al encender el BLETOOHT la conexión WIFI se cae y pensamos que es un problema de router, pero no es así, la conexión WIFI se cae  debido  a que como el BLUETOOHT trabaja a la misma frecuencia que el WIFI 2.4GHZ este interfiere en la conexión WIFI, si investigas un poco notaras que este problema es muy común en las laptos  que cuentan con conexión BLUETOOHT y WIFI integrada, por lo que siempre recuerde lo siguiente si usas el BLETOOHT apaga el WIFI o si usas el WIFI apaga el BLUETOOHT y no tendrás inconvenientes

la única manera en que se puede usar el WIFI y el BLUETOOHT al mismo tiempo es que la conexión WIFI que utilices sea a 5GHZ, no es muy común la conexión WIFI a esta frecuencia, pero si la hay

observación:

para realizar este adaptador BUETOOOHT por USB casero necesitamos un modulo WIFI/BLUETOOHT de tablets  que ya no funcionan, pero a diferencia de los módulos WIFI de tables utilizado para el adaptador WIFI casero por USB donde el modulo es muy fácil de conseguir como son el RTL8188EU que tienen casi todas las tablets, el modulo WIFI/BLUETOOHT es  raro de conseguir pero no imposible de hecho de varias tables que tenia dañadas solo una tenia este tipo de módulo el cual es el RTL8723AS

aparte estos módulos son WIFI/BLUETOOHT pero solo se puede aprovechar el BLUETOOHT

si me preguntan como es que las tablets que solo tienen módulos WIFI como el RTL8188EU y también contaban con conexión por  BLETOOHT sin tener un chip especifico para esto, yo les responderé en mi opinión es que seguramente la table internamente debe tener alguna configuración para hacer que el modulo WIFI funcione como un modulo BLETOOHT, si lo piensas bien no es tan descabellada la idea porque la frecuencia de funcionamiento de ambos WIFI y BLUETOOH es de 2.4GHZ, esa es mi opinión, sin mas que decir continuemos

ahora para empezar con la construcción de nuestro adaptador BUETOOOHT necesitamos una tablet rota o que no funcione  la cual nos pueda donar generosamente sus entrañas en nombre de la ciencia como esta

ahora que ya tenemos la table que nos donara sus entrañas es hora de identificar el modulo WIFI/BLUETOOHT, esto es sumamente  fácil debido a que para identificar estos módulos WIFI/BLUETOOHT solo basta  con seguir el cable de la antena y este nos llevara directamente al modulo, otra manera de identificar el  modulo WIFI/BLUETOOHT, es que en las malloria  de las tarjetas de tablet también podemos identificar al modulo fácilmente ya que por lo general a un lado de donde se encuentra el  modulo esta escrito la palabra WIFI lo que es mas que obvio que este es el modulo que estamos buscando, una ultima manera de identificar el modulo WIFI/BLUETOOHT es que por lo general este viene como un pequeño modulo el cual se encuentra montado sobre la placa original de la tablet

como podrán ver en estas fotos aquí ya tenia identificado el  modulo WIFI/ BLUETOOH, que en mi caso es un RTL8723AS, una vez identificado es hora de desoldar el modulo de la tarjeta de la tablet, pero teniendo mucho cuidado de no danar ningún componente asociado al modulo o el modulo se puede estropear

una ves que hemos desoldado el modulo es hora de identificar sus pines para realizar las respectivas conexiones, para identificar las conexiones del modulo WIFI/ BLUETOOH  es sumamente fácil ya que los pines están identificados por la parte de abajo del modulo

aunque la foto no es muy clara se puede ver que cada pin esta identificado y aunque las letras están muy borrosas y no se entienden ustedes en el diagrama que presentare mas adelante podrán ver con tranquilidad como esta identificado cada pin del modulo

por otro lado es muy importante recordar que estos módulos se alimentan exclusivamente con 3.3 voltios, si le damos  un voltaje mayor el modulo probablemente  pasara a una mejor vida, por lo que se hace obligatorio el uso de un regulador de voltaje para reducir los 5 voltios DC provenientes del USB  a 3.3 voltios DC requerido por el modulo para su correcto funcionamiento

ahora por la parte del regulador de voltaje que nos regulara los 5 voltios DC a 3.3 voltios DC para el modulo algunos prefieren usar una resistencia en serie con el modulo para reducir el voltaje y otros les gusta utilizar dos diodos 1N4007 en serie para reducir el voltaje ya que como sabrán cada diodo 1N4007  tiene una caida de 0.7 voltios para un total de caída de 1.4 voltios, entonces tenemos que los  5 voltios provenientes del USB menos 1.4 voltios de caída de los dos diodos en serie  nos da un voltaje de 3.6 voltios en mi opinión el voltaje es un poco alto para el modulo, pero ellos aseguran que el modulo funciona perfectamente sin problemas con ese voltaje de 3.6 voltios

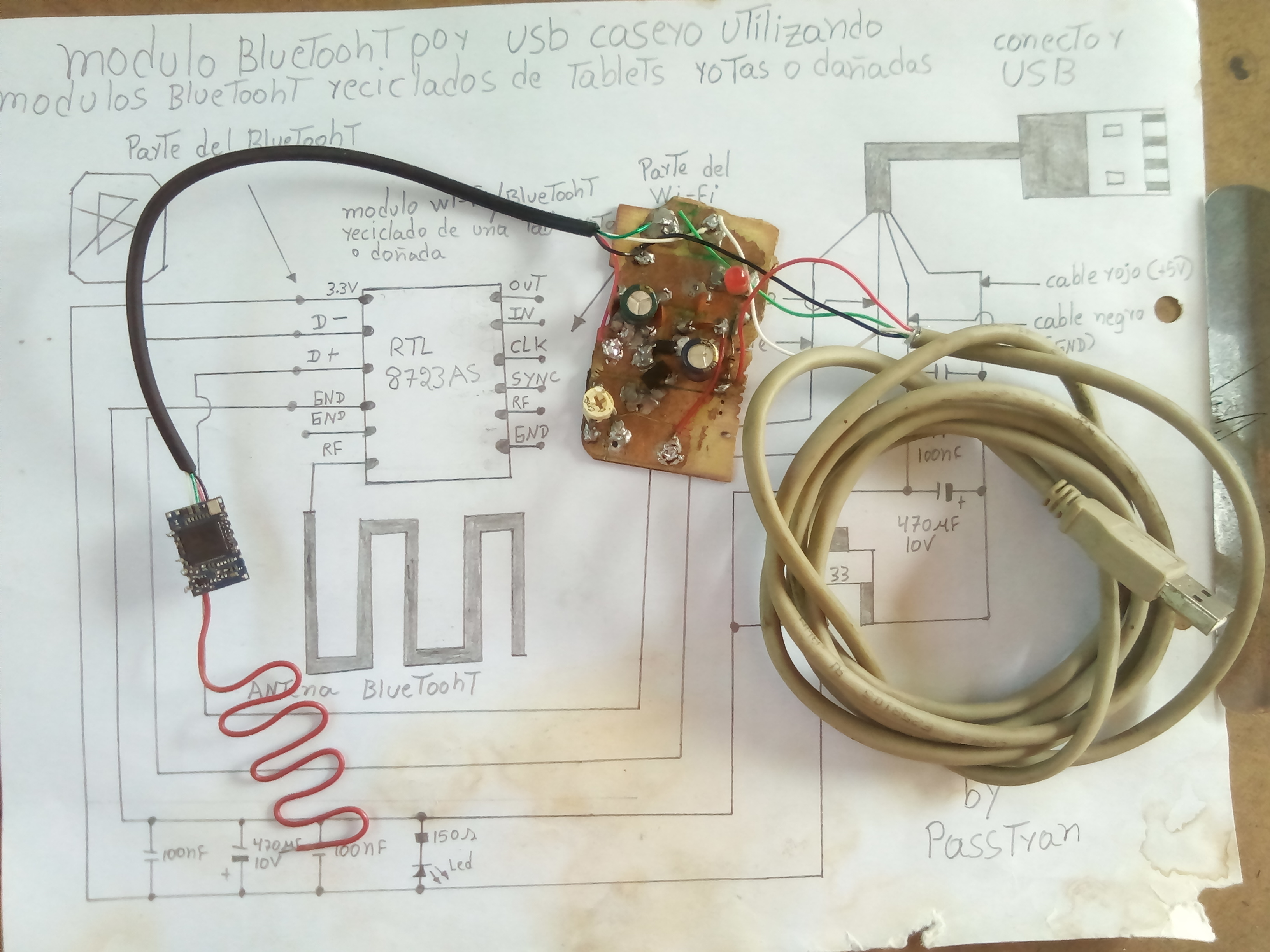

para mi gusto no me gusta estos dos tipo de regulación mencionados, en mi caso como me gusta complicarme un poco y quiero asegurar un buen funcionamiento del modulo y una larga, usare un regulador lineal LM1117-33 de encapsulado SOT-223 el cual es un regulador exclusivamente dedicado para reducir el voltaje a 3.3 voltios con lo que aseguramos la correcta alimentación del modulo en todo momento a pesar de que el modulo varié su consumo de corriente, el diagrama de conexión del regulador  el modulo y el conector USB a continuación

como pueden ver,  aquí podemos apreciar todas las respectivas conexiones que debemos realizar entre el modulo WIFI/ BLUETOOH  el regulador y el conector USB, el LED es solo para indicar cuando el modulo esta alimentado este es opcional, en mi caso toda la parte del regulador la he montado en una pequeña PCB y me ha quedado así

pero antes les debo decir que exactamente no he usado el LM1117-33 ya que en el momento no disponía de uno, es muy raro que no tuviera uno a la mano, pero he usado un LM1117 ADJ el cual también es un regulador de encapsulado SOT-223, pero a diferencia del del LM1117-33 el LM1117 ADJ  es regulable, osea puedo regular el voltaje de salida del regulador entre 1.2 voltios a 4.5 voltios girando el reostato de 5K, pero como es obvio nuestro modulo se alimenta exclusivamente con 3.3 voltio entonces he fijado la salida del regulador a ese voltaje

no me quedo muy bonita la PCB del regulador ya que las pistas fueron hechas a mano pero les aseguro que funciona perfectamente y ya lo veremos a continuación.

como pueden ver en esta foto, aquí estaba realizando unas comprobaciones del voltaje  de entrada y de salida del regulador, en primer lugar procedí a medir el voltaje de entrada al regulador que como saben este voltaje es el proveniente del conector USB y como podemos apreciar en la foto son 5.30 voltios DC.

una vez que medí el voltaje de estrada del regulador procedí a medir el voltaje de salida de este y como podemos apreciar en la foto el voltaje de salida del regulador es de 3.21 voltios DC no son exactamente 3.3 voltios debido a las tolerancias del regulador pero con esos 3.21 voltios serán mas que suficientes para alimentar nuestro modulo WIFI/ BLUETOOH  de manera correcta

una vez que hemos comprobado que nuestro regulador de voltaje funciona perfectamente es hora de realizar de manera definitiva todas las conexiones entre el modulo el regulador de voltaje y el conector USB para realizar la prueba de funcionamiento de nuestro modulo WIFI por USB casero



una vez que hemos realizado todas la conexiones y de verificar que todas son correctas unas 20 veces  es hora de conectar nuestro modulo WIFI/ BLUETOOHT  a un puerto USB de una PC a ver como nos funciona nuestro modulo WIFI/ BLUETOOHT  por USB casero

siempre recuerde esto el modulo es WIFI/ BLUETOOHT pero solo se puede utilizar el BLUETOOH

por curiosidad si se preguntan que función cumple ese cable de color rojo con forma de sis sac, pues la repuesta es que lo he soldado como antena para el BLETOOHt

algo muy importante antes de conectar nuestro modulo WIFI/ BLUETOOHT al PC, es si nuestra PC esta conectada a una RED WIFI es importe apagar la conexión WIFI antes de conectar el modulo

como ven aquí yo ya había desactivado la conexión WIFI, una vez apagado la conexión WIFI de mi PC procedí a enchufar el conector USB de nuestro modulo a la misma

como pueden ver una vez que lo enchufamos al PC empieza a cargars he instalar los driver del modulo.

una vez de que se hayan instalados los driver es hora de ver si nuestro modulo BLUETOHT funciona correctamente, para ello vamos a la barra de herramientas y debemos encontrar el icono del BLUETOOHT y hacemos click en el

al haber hecho click en el icono del BLUETOOHT nos deberá aparecer un pequeño menú igual al de la foto

y hacemos click en la opción que dice " mostrar dispositivos BLUETOOHT " y se nos abrirá la siguiente pestaña



y debe empezar a buscar dispositivos BLUETOOHT cercanos, en mi caso ya había detectado mi dispositivo de prueba el cual es una vieja tablet con el nombre de " passtran sci-twi ( prueba de conexión por bluetooth) ", ahora una vez que la PC ha detectado nuestro dispositivo BLUETOOHT con el que nos deseemos conectar es hora de emparejarlo para ello hacemos click en emparejar y nos debe aparecer el siguiente mensaje tanto en la PC como en el dispositivo en el que nos conectaremos vía BLUETOOHT



y le damos aceptar para confirmar el código de vinculación, una vez que hemos confirmado el código de vinculación nuestro dispositivo ya que registrado en la PC " en mi caso mi vieja tablet de prueba", una vez ya terminada la vinculación, es hora de ver como funciona nuestro modulo BLETTOHT para enviar archivo, para ello nos vamos a algún archivo que queramos enviar y hacemos click derecho sobre el archivo y nos vamos a la opción de " enviar a, dispositivos BLUETOOHT " como se muestra a continuación

una vez que le damos click en la opción de " dispositivos BLUETOOHT " nos aparecerá el siguiente cuadro

y debemos seleccionar uno de las dispositivos BLETOOHT que hemos vinculado al PC que deseemos enviar el archivo en mi caso es mi table la cual tiene el nombre de " passtran sci-twi ( prueba de conexión por bluetooth) " una vez que hemos seleccionado el dispositivo le damos siguiente y el archivo se empezara a enviar al dispositivo seleccionado

ahora es solo es cuestión de esperar a que el archivo se termine de enviar y listo, ya hemos confirmado que nuestro modulo BLETOOHT funciona perfectamente y ya solo queda disfrutar de nuestro modulo BUETOOHT enviando nuestros archivos a otros dispositivos BLUETOOT como nuestro celular o table desde la PC de forma inalambrica
