hola que tal a todos y sean nuevamente bienvenidos a este pequeño blog, en esta ocasión les presento esta nueva entrada la cual a mi parecer le sera muy útil he interesante para todas aquellas personas como yo que nos gusta reciclar y reutilizar circuitos de aparatos que ya no funcionaban para darles un nuevo uso, y pues esta esta ocasión hablaremos sobre como reciclar y reutilizar módulos WIFI de viejas tablets que están rotas o que simplemente ya no funcionan y los utilizaremos como si fueran módulos WIFI USB comerciales solo que el que realizaremos aquí sera mucho mas económico que si compramos el comercial sin mencionar que todo el material que utilizaremos sera cien por ciento reciclado
bueno todo este proyecto nació debido a que mi PC de escritorio la cual es la que utilizo para crear y subir todo el contenido de este blog y del canal de youtube se le daño su tarjeta de WIFI PCI , " en la foto a continuación verán la tarjeta WIFI dañada de mi PC "
entonces no sabia que hacer ya que no tenia el dinero para comprar una tarjeta nueva, y fue ahí que recordé un vídeo que había visto hace algunos años sobre como reutilizar los módulos de WIFI que traen algunas tablets
y dije vamos a probar a ver que tal funcionan estos módulos de WIFI reciclado de tablets, así que para obtener esos módulos fui a donde un amigo que se dedica a reparar celulares el cual dono generosamente un par de tarjetas de tables que ya no funcionaban para que les extrajera el modulo WIFI " gracias amigo " a continuación unas fotos de las tarjetas de table donada
como ven estas son las tarjetas de tablets donadas las cuales serán utilizadas como conejillos de india, ahora una vez que tenemos las tarjetas de tablet es hora de identificar el modulo WIFI de estas, esto es sumamente fácil debido a que para identificar estos módulos WIFI solo basta con seguir el cable de la antena y este nos llevara directamente al modulo, otra manera de identificar el modulo WIFI, es que en las malloria de las tarjetas de tablet también podemos identificar al modulo fácilmente ya que por lo general a un lado de donde se encuentra el modulo esta escrito la palabra WIFI lo que es mas que obvio que este es el modulo que estamos buscando, una ultima manera de identificar el modulo WIFI es que por lo general este viene como un pequeño modulo el cual se encuentra montado sobre la placa original de la tablet
como podrán ver en estas fotos aquí ya tenia identificados los módulos WIFI, pero ahora hay un detalle y es que para poder utilizar estos módulos es necesario cortar la tarjeta de la table al rededor del modulo de la siguiente manera, pero teniendo mucho cuidado de no dañar ningún componente asociado al modulo ya que podría estropearse
una vez que ya tenemos el modulo es hora de identificarlo esto se hace revisando revisando la nomenclatura o el numero de parte del chip en mi caso este modulo es un RTL8188EU una vez identificado procedemos a realizar las respectivas conexiones, pero ojo hay que tener muy en cuenta que estos módulos son muy delicados con su voltaje de alimentación el cual debe ser estrictamente de 3.3 voltios, si le damos un voltaje mayor el modulo probablemente pasara a mejor vida, por lo que se hace obligatorio el uso de un regulador de voltaje para reducir los 5 voltios DC provenientes del USB a 3.3 voltios DC requerido por el modulo para su correcto funcionamiento, a continuación un diagrama de bloque de las respectivas conexiones del modulo WIFI el regulador de voltaje y el conector USB
ahora por la parte del regulador de voltaje que nos regulara los 5 voltios DC a 3.3 voltios DC para el modulo algunos prefieren usar una resistencia en serie con el modulo para reducir el voltaje y otros les gusta utilizar dos diodos 1N4007 en serie para reducir el voltaje ya que como sabrán cada diodo 1N4007 tiene una caida de 0.7 voltios para un total de caída de 1.4 voltios, entonces tenemos que los 5 voltios provenientes del USB menos 1.4 voltios de caída de los dos diodos en serie nos da un voltaje de 3.6 voltios en mi opinión el voltaje es un poco alto para el modulo, pero ellos aseguran que el modulo funciona perfectamente sin problemas con ese voltaje de 3.6 voltios
para mi gusto no me gusta estos dos tipo de regulación mencionados, en mi caso como me gusta complicarme un poco y quiero asegurar un buen funcionamiento del modulo y una larga vida ya que ahora sera el medio por el que pueda acceder a la red de Internet para seguir compartiendo contenido usare un regulador lineal LM1117-33 de encapsulado SOT-223 el cual es un regulador exclusivamente dedicado para reducir el voltaje a 3.3 voltios con lo que aseguramos la correcta alimentación del modulo en todo momento a pesar de que el modulo varié su consumo de corriente, el diagrama de conexión del regulador el modulo y el conector USB a continuación
como pueden ver, aquí podemos apreciar todas las respectivas conexiones que debemos realizar entre el modulo WIFI el regulador y el conector USB, el LED es solo para indicar cuando el modulo esta alimentado este es opcional, en mi caso toda la parte del regulador la he montado en una pequeña PCB y me ha quedado así
no me quedo muy bonita la PCB del regulador ya que las pistas fueron hechas a mano pero les aseguro que funciona perfectamente y ya lo veremos a continuación.
como pueden ver en esta foto, aquí estaba realizando unas comprobaciones del voltaje de entrada y de salida del regulador, en primer lugar procedí a medir el voltaje de entrada al regulador que como saben este voltaje es el proveniente del conector USB y como podemos apreciar en la foto son 5.38 voltios DC.
una vez que medi el voltaje de estrada del regulador procedí a medir el voltaje de salida de este y como podemos apreciar en la foto el voltaje de salida del regulador es de 3.26 voltios DC no son exactamente 3.3 voltios debido a las tolerancias del regulador pero con esos 3.26 voltios serán mas que suficientes para alimentar nuestro modulo WIFI de manera correcta

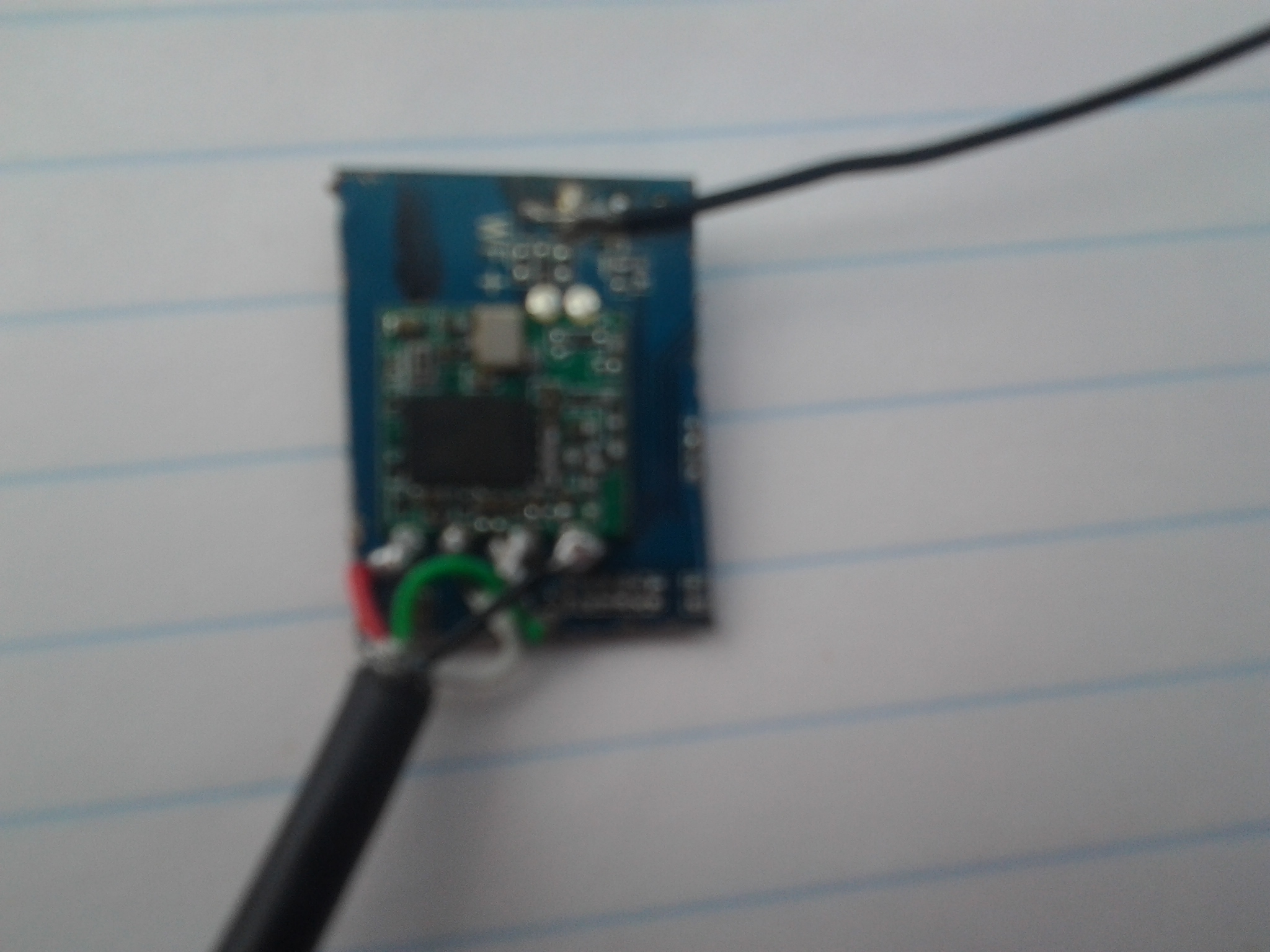

una vez que hemos comprobado que nuestro regulador de voltaje funciona perfectamente es hora de realizar de manera definitiva todas las conexiones entre el modulo el regulador de voltaje y el conector USB para realizar la prueba de funcionamiento de nuestro modulo WIFI por USB casero
una vez que hemos realizado todas la conexiones y de verificar que todas son correctas unas 20 veces es hora de conectar nuestro modulo WIFI a un puerto USB de una PC a ver como nos funciona nuestro modulo WIFI por USB casero
una vez que hemos conectado el conector USB al puerto USB del PC debe aparecer un mensaje de instalación de dispositivo de RED ( este mensaje solo aparece en algunas PC ) " a mi de la emoción se me olvido tomar la foto a dicho mensaje), que no es mas que la instalación de los driver de nuestro modulo WIFI casero
ahora para ver si nuestro modulo WIFI por USB correctamente funciona correctamente debemos buscar en nuestra PC " centro de redes y recurso compartidos " y debe aparecer nuestro dispositivo WIFI como verán a continuación

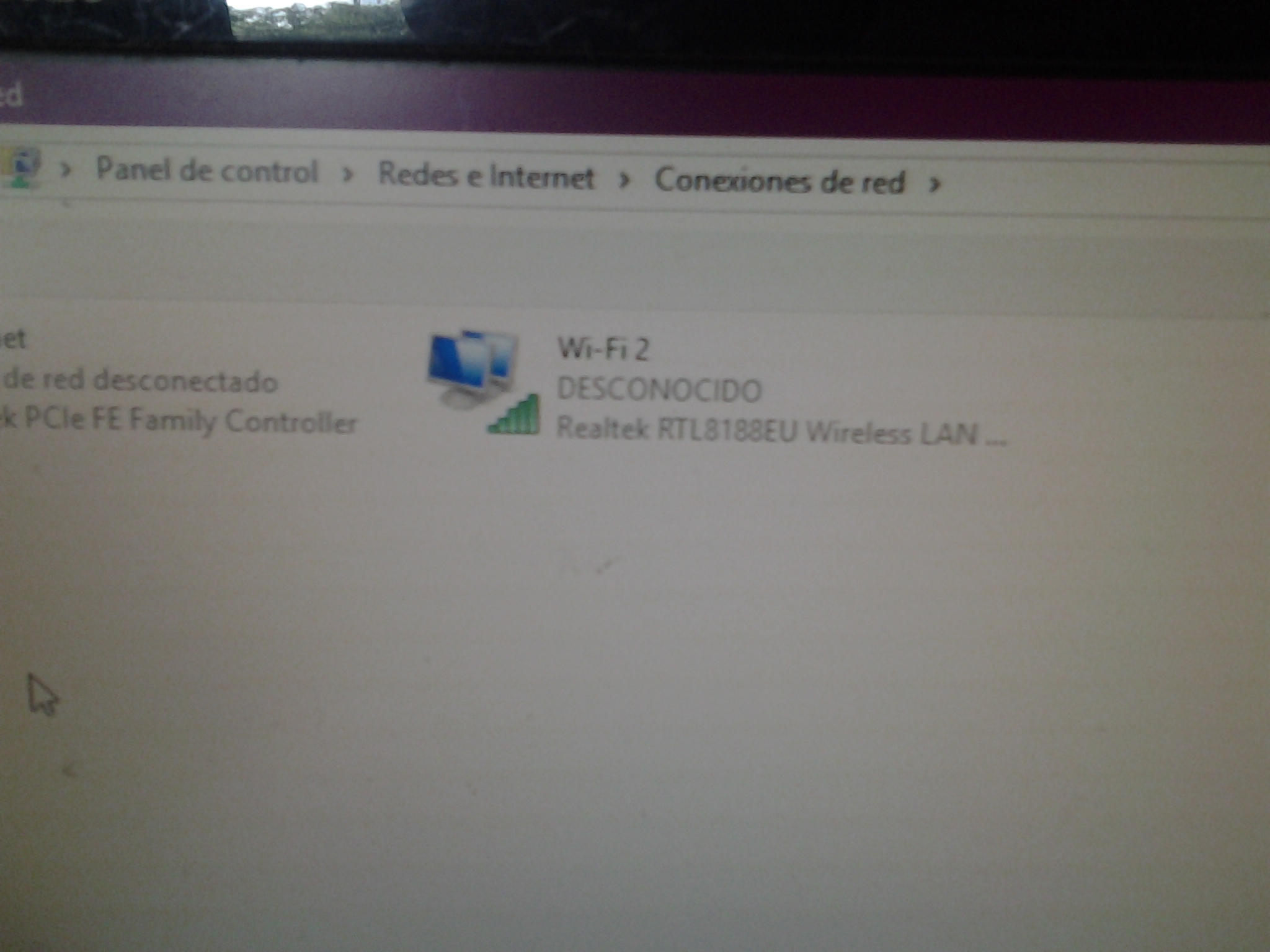

como ven nuestro modulo WIFI por USB casero ya se ha instalado en mi PC y esta funcionando correctamente
y aquí como ven ya me he conectado a una RED WIFI sin problemas
y ahora solo queda disfrutar de nuestro modulo WIFI por USB casero navegando en nuestras paginas favoritas ya sea investigando y compartiendo información como en mi caso o simplemente entrar a nuestras redes sociales como facebook entre otras redes
en mi caso como este modulo de WIFI por USB casero que acabamos terminar lo utilizare mucho ya que ahora sera el medio por donde pueda acceder a la RED de Internet para seguir creando y compartiendo mas información como esta con todos ustedes, montare de manera fija al modulo WIFI por USB casero dentro del gabinete de mi PC, primero para proteger el modulo WIFI casero y segundo porque ya no quería tener mas accesorios con cables colgando al rededor de mi PC ;)
a continuación unas fotos de como ha quedado el modulo WIFI casero
como verán en las fotos mi montaje del módulo WIFI por USB
casero dentro del gabinete del PC no quedo muy bonito ni estético, pero oye lo
importante es que funciona perfectamente sin ningún problema y mas adelante lo veras, por otro lado la PCB del regulador de voltaje y la
del módulo WIFI de table la he fijado muy firmemente con pegamento al gabinete
de mi PC, esto es por si bien sea la PCB del regulador o del módulo WIFI de table llegara a levantar temperatura mientras este se encuentra en funcionamiento el calor se disiparía fácilmente en el gabinete del PC, aparte en ese mismo lugar donde he fijado el modulo le llega aire fresco de un ventilador que esta instalado dentro del PC, todo esto es es
solo para tratar de alargar lo mayor posible la vida útil del módulo WIFI
ahora la antena que he utilizado la recicle de un viejo router que ya no funcionaba, pero ustedes pueden usar la misma antena original que venia con el modulo WIFI en la tablet sin problemas, en mi caso también la he fijado al gabinete del PC usando
pegamento
en mi caso he conectado el módulo WIFI casero directamente a
un puerto USB que estaba en la placa madre de mi PC, que estaba sin utilizar
aquí como pueden ver el modulo WIFI por USB casero esta instalado y funcionando correctamente y ya lo tengo conectado a una RED WIFI he incluso puedes ver que esta navegando perfectamente
prueba de funcionamiento :
como verán continuación en el vídeo nuestro modulo WIFI por USB casero esta instalado dentro del gabinete de mi PC y funciona perfectamente sin ningún problema, conectándose y accediendo a la RED de Internet y navegando sin problema y muy rápidamente, no se puede pedir mas de estos módulos WIFI de tablets
nota :
no todos los módulos WIFI van a funcionar, pero si la mayorías de ellos
si tienes problema para conseguir el regulador de voltaje LM1117-33 puedes usar cualquier otro como el AMS 1117- 3.3 o cualquier con características similares como el LF33 pero este ultimo el orden de sus pines son diferente, pero solo basta con identificarlos y conectarlos correctamente, o puedes usar LM317 y ajustarlo para que regule a 3.3 voltios, o puedes usar cualquier método de regulación que prefieras siempre y cuando respecte el voltaje de alimentación del modulo que son 3.3 voltios
en caso de que al conectar el modulo al WIFI al PC este no funcione puedes probar invertir la conexión de los cables de datos de color verde y blanco, si al conectar nuevamente al PC este no funciona lamentablemente el modulo no sirve y hay que conseguir otro
si ya has leído hasta aquí de seguro estarás muy feliz porque has realizado un modulo WIFI por USB casero con material reciclado y te esta funcionando perfectamente sin ningún problema
