como encender tubos fluorescente de 75W con balasto electrónico de lámparas de bajo consumo o CFL

hola que tal a todos, en esta les presento esta nueva entrada, la cual trata sobre como encender tubos fluorescente de 75W ( tal vez esta entrada en la actualidad ya sea inútil, porque estos tubos fluorescentes de 75W ya no son muy comunes y en algunos países ya es algo obsoleto, pero igual decidí compartirlo con todos ustedes ), también les recomiendo que echen una pasadita por mi entrada anterior en la cual explicaba sobre como encender tubos fluorescentes comunes entre 10 a 40W con balastos electrónicos reciclados de lámparas ahorradoras o CFL

advertencia: en importante tener mucho cuidado con este tipo de circuito ya que hay altos voltajes involucrados, como son el voltaje de red 110 o 220 voltios AC dependiendo del país y la salida del voltaje de nuestro balasto electrónico hacia el tubo fluorescente y hay peligro de recibir una fuerte descarga eléctrica, para realizar este tipo de reciclaje usted debe tener experiencia en el manejo de alto voltaje y tener las herramienta adecuada o de lo contrario no lo intente.

otro punto importante a tener en cuenta es el de no partir bajo ninguna cualquier tipo de tubo fluorescente ya que en su interior se encuentra materiales altamente toxico y metales pesados como el mercurio, así que ojo, tenga mucho cuidado al manipular este tipo de lámpara, ya que te puedes contaminar con mercurio, así que todo lo que hagas será bajo tu propio riesgo

antiguamente para encender este tipo de tubos fluorescente de 75W se requería de un balasto magnético, el cual era enorme y muy pesado, como el que verán a continuación.

además de que estos balasto magnético requería por obligación para su correcto funcionamiento de dos tubos de 75w y de paso si alguno de los dos tubos de 75W fallaba el otro no encendía hasta que se reemplazara el tubo que fallo, esto hacia que el uso de iluminaciones con tubos de 75W no fuera muy practica, de hecho hace muchos años mi abuela me regalo tres tubos de 75W

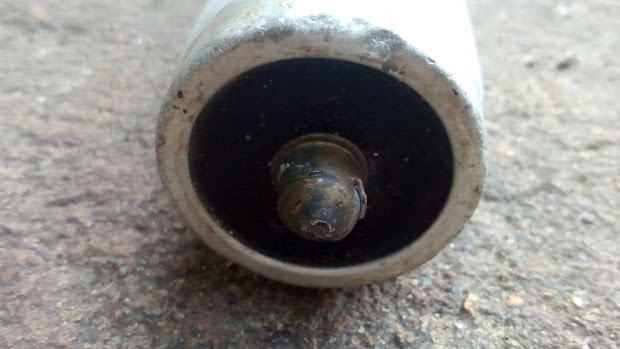

( este es solo uno de los tres tubos ) que ya no los usaría porque los balasto magnéticos se dañaron y eran muy costosos para remplazarlos por unos nuevos, durante estos años tuve guardado estos tubos pero siempre con el remordimiento de no poder usarlos y estando estos tubos nuevos, en principio considere comprar un balasto magnético pero ya no se consiguen y son extremadamente caros, después intente encender estos tubos con balasto electrónicos reciclados de lámparas ahorradoras o CFL, que son mucho mas fáciles de conseguir, pero había un detalle, y este detalle es que los tubos de 75W a diferencia de los tubos mas populares de 10 a 40W que en cada extremo cuenta con dos pines de conexión que corresponden a los filamentos, los tubos de 75W solo tienen dos pines uno en cada extremos, como verán en la siguiente foto,

ósea que originalmente con los balasto magnéticos estos tubos funcionaban en modo de cátodo frio, yo intente alimentar los tubos de este mismo modo pero con balasto electrónico reciclado de viejas lámparas fluorescente de la misma potencia de 75W, al energizar el balasto el tubo encendía pero nunca llego a iluminarse a plena potencia y el balasto se calentaba en exceso a pesar de ser de la misma potencia y llegaba a un punto donde este explotaba, y esto ocurrió con todos los balasto electrónico que disponía en ese momento, decepcionado tome los tubos y los guarde nuevamente, pero recientemente me encontré otro balasto electrónico reciclado de lámparas de bajo consumo CFL y me anime nuevamente a tratar de encender estos tubos de 75W para darles un buen uso, pero debía hacer algo para que el tubo se iluminara a su máximo brillo y que el balasto no muriera en el intento, pensando y detallando los tubos de 75W así tome uno de los tubos " el que parecía mas feo ;) " el cual seria el conejillo de india, y me fui a uno de los extremos y procedí a quitar pero con mucho cuidado de no dañar el tubo el plástico que mantiene el pin de conexión del tubo en su lugar.

al quitarlo sorpresa, ahí adentro se encontraban dos pines los cuales correspondía a los extremos de alimentación de un filamento.

lo que facilitaba las cosas, ahora solo debía soldarles dos cable uno para cada extremo y repetir este mismo procedimiento con el otro extremo del tubo del tubo y listo.

ya solo quedaba realizar las conexiones entre el balasto electrónico y el tubo de la misma manera que se realizan las conexiones con tubos de 20 o 40W.

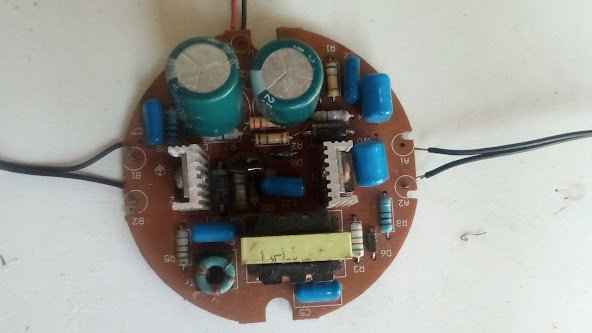

los puntos marcados como A1 y A2 corresponden al filamento de uno de los extremo del tubo y los puntos marcados como B1 y B2 corresponde al filamento del extremo faltante del tubo, al terminar de realizar las conexiones entre el tubo y el balasto electrónico, decidí a energizar el balasto electrónico a ver si todo funcionaba correctamente o si al menos salía una bonita explosión, entonces al energizar por primera vez el balasto electrónico, sorpresa el tubo encendió de una y sin problemas e iluminándose completamente

cosa que no sucedió cuando lo alimente en modo de cátodo frio, por otro lado el balasto electrónico ahora funciona felizmente a una temperatura de funcionamiento muy baja, ya lleva varios días funcionando y no ha dado problemas algunos, de hecho esta lámpara la instalare en el garaje de mi casa donde proporcionara buena luz todas las noches

aquí les dejare un link de un articulo de otro blog el cual me pareció muy interesante y trata sobre como realizar un balasto electrónico para lámparas fluorescente de 5 a 40W casero y de buena calidad

https://reparalo-ya-con-vazzen.blogspot.com/2018/01/construye-un-balastro-electronico-de.html

bueno no queda mas que decirles que, espero que esta entrada sea de utilidad u nos vemos en un próximo pos

si ya has leído hasta aquí de seguro estarás muy feliz, porque hiciste funcionar tu tubo fluorescente de 75W con un balasto electrónico reciclado de lámparas ahorradoras o CFL sin problemas
