ignitor o arrancador tipo serie o superimposición para encender lámparas de vapor de sodio o de halogenuros metálicos de 50W a 150W casero " homemade ignitor lamp "

hola que tal a todos, en esta ocasión les presento esta nueva entrada, la cual trata sobre un ignitor tipo serie para encender lámparas de vapor de sodio o de halogenuros metálico con una potencia comprendida entre 50W a 150W casero, en una entrada mas reciente presentamos un circuito ignitor o arrancador tipo paralelo para encender lamparas de vapor de sodio de alta presión o de halogenuros metálicos  sin problemas ya que este circuito genera pulsos de alto voltaje de hasta 5KV

advertencia: en importante tener mucho cuidado con este tipo de circuito ya que hay altos voltajes involucrados, como son el voltaje de red 110 o 220 voltios AC dependiendo del país y hay peligro de recibir una fuerte descarga eléctrica, para realizar este tipo de circuito usted debe tener experiencia en el manejo de alto voltaje y tener las herramienta adecuada o de lo contrario no lo intente.

otro punto importante a tener en cuenta es el de no partir bajo ninguna circunstancia cualquier tipo de lámpara de descarga ya que en su interior se encuentra materiales altamente toxico y metales pesados como el mercurio, así que ojo, tenga mucho cuidado al manipular este tipo de lámpara, ya que te puedes contaminar con mercurio, así que una vez dicho esto, todo lo que hagas será bajo tu propio riesgo

bueno el funcionamiento del ignitor es el siguiente, las lámparas de vapor de sodio o de halogenuros metálicos, son lámparas de descarga, lo que quiere decir que la luz que produce la lámpara es producto de la ionización de un gas que se encuentra adentro de una ampolla de vidrio de cuarzo ( en el caso de las lámparas de vapor de sodio es una ampolla de cerámica translucida a modo de soportar la alta corrosión del sodio ), bueno entonces cuando alimentamos nuestra lámpara de vapor de sodio o de halogenuros con el voltaje proveniente de nuestra red eléctrica ya sea 110 o 220 voltios AC dependiendo del país, el voltaje no es suficiente para ionizar el vapor de sodio de la lámpara y por lo tanto esta no se ilumina, para lograr que nuestra lámpara encienda de manera correcta necesitamos unos picos de alto voltaje voltaje de 1 a 2 kilo voltios solo para ionizar el vapor de sodio o de halogenuros, una vez ionizado el vapor de sodio o de halogenuro, ya no es necesarios los picos de alto voltaje hasta que se apague la lámpara y se quiera encender nuevamente, para producir los picos de alto voltaje necesario para ionizar nuestra lámpara para que encienda de manera correcta, necesitamos un circuito llamado ignitor, el cual será el encargado de generar los picos de altos voltaje necesarios para nuestra lámpara, pero estos picos solo se generan cuando la lámpara aun no ha encendido una vez encendida la lámpara el ignitor ya no genera los picos de alto voltaje, el circuito ignitor tiene un funcionamiento muy similar al de un CDI AC, debido a que cuando se alimenta la lámpara con el voltaje AC proveniente de la red eléctrica de nuestra casa en el circuito del ignitor se carga un capacitor, luego un SCR descarga la carga almacenada en el capacitor en el primario de un pequeño transformador de alta cuyo secundario se encuentra en serie con la alimentación de la lámpara, entonces cuando el capacitor es descargado por el SCR en el primario del transformador de alta en el secundario se forma un pico de alto voltaje que llega a la lámpara provocando la ionización y el encendido correcto de nuestra lámpara, una vez encendida la lámpara el voltaje después de la reactancia principal cae y el voltaje ya no es suficiente para cargar el capacitor y por lo tanto el circuito ignitor ya no trabaja hasta que se apague la lámpara y se quiera encender nuevamente

bueno este circuito nació debido a que hace muchos años me regalaron seis lámparas de vapor de sodio de alta presión unas de 100W y unas 150W y pues siempre que me recordaba que tenia estas lámparas guardadas me daba nostalgia el no poderlas utilizar, debido a que solo tenia la reactancia pero no tenia el ignitor para encenderlas ya que sin el la lámpara no encendería, pero ni tratado de hacer algún tipo de brujería

hay muchos tipos de ignitor para este tipo de lámparas en el mercado como este, que verán a continuación " este solos es una carcasa de un ignitor tipo paralelo que me encontré tirado "

pero aquí donde vivo son muy costoso por lo que mejor mantenía estas lámparas guardadas hasta que algún día me encontrara un ignitor tirado que funcionara o pudiera fabricar uno y pues asi nació este circuito

el circuito de este ignitor es muy fácil de realizar debido a los pocos componentes necesarios para realizarlo además de que son muy fáciles de conseguir, solo se requieren de algunos capacitores resistencias un SCR y un pequeño transformador de ferrita que tendremos que bobinar, pero dejemos de hablar y mejor pasemos al diagrama de este ignitor

diagrama del ignitor tipo serie para encender  lámparas de vapor de sodio o de halogenuros de 50W a 150W casero :

como pueden ver el circuito es muy fácil de realizar debido a su simplicidad, pero no se dejen engañar porque el circuito es muy efectivo para arrancar las lámparas de vapor de sodio a de halogenuros sin problemas

hay muchos tipos de ignitor para encender este tipo de lámparas como son: ignitor tipo serie, ignitor tipo paralelo y ignitor tipo derivación

pero en este caso este circuito ignitor es tipo serie, en mi opinión es el mas fácil de realizar y los ignitores tipo serie tienen mas ventajas sobre los demás ignitores, debido a que este es capaz de trabajar con cualquier lámparas de vapor de sodio o de halogenuros metálico con una potencia comprendida entre 50 a 150W sin importar el tipo de reactancia que se use, aparte otra ventaja que tiene este ignitor, es que los pulsos de alto voltaje generados por el mismo van a parar directamente a la lámpara y no a la reactancia, con lo que se consigue alargar la vida útil de la misma

este ignitor para poder ionizar y encender de manera correcta las lámparas de vapor de sodio o de halogenuros metálico, produce pulsos de de alto voltaje de 1 a 2KV solo mientras la lámpara se enciende, una vez encendida la lámpara el ignitor ya no produce los pulsos de alto voltaje, solo hasta que la lámpara se apague y se quiera encender nuevamente

voltaje de trabajo:

este ignitor puede funcionar perfectamente con un voltaje de red de 110 o 220 voltios AC, pero el circuito así como esta en el diagrama funciona perfectamente para un voltaje de red de 110 voltios AC, en caso de querer trabajar con un voltaje de red de 220 voltios AC se debe modificar los siguientes componentes; la resistencia de de 100OHM a 5W se debe reemplazar por una de 2.2K de 5W, la resistencia de 47K que esta en serie con la resistencia de 10K debe ser reemplazada por una sola de 82K, las dos resistencia de 15K que están en serie se deben reemplazar por una sola de 18K, los demás componentes así como están

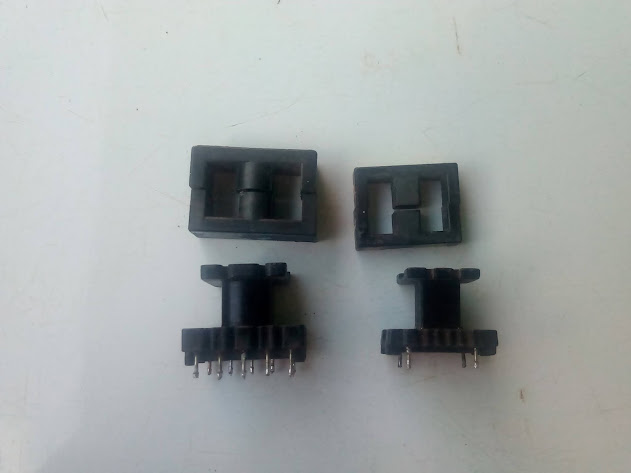

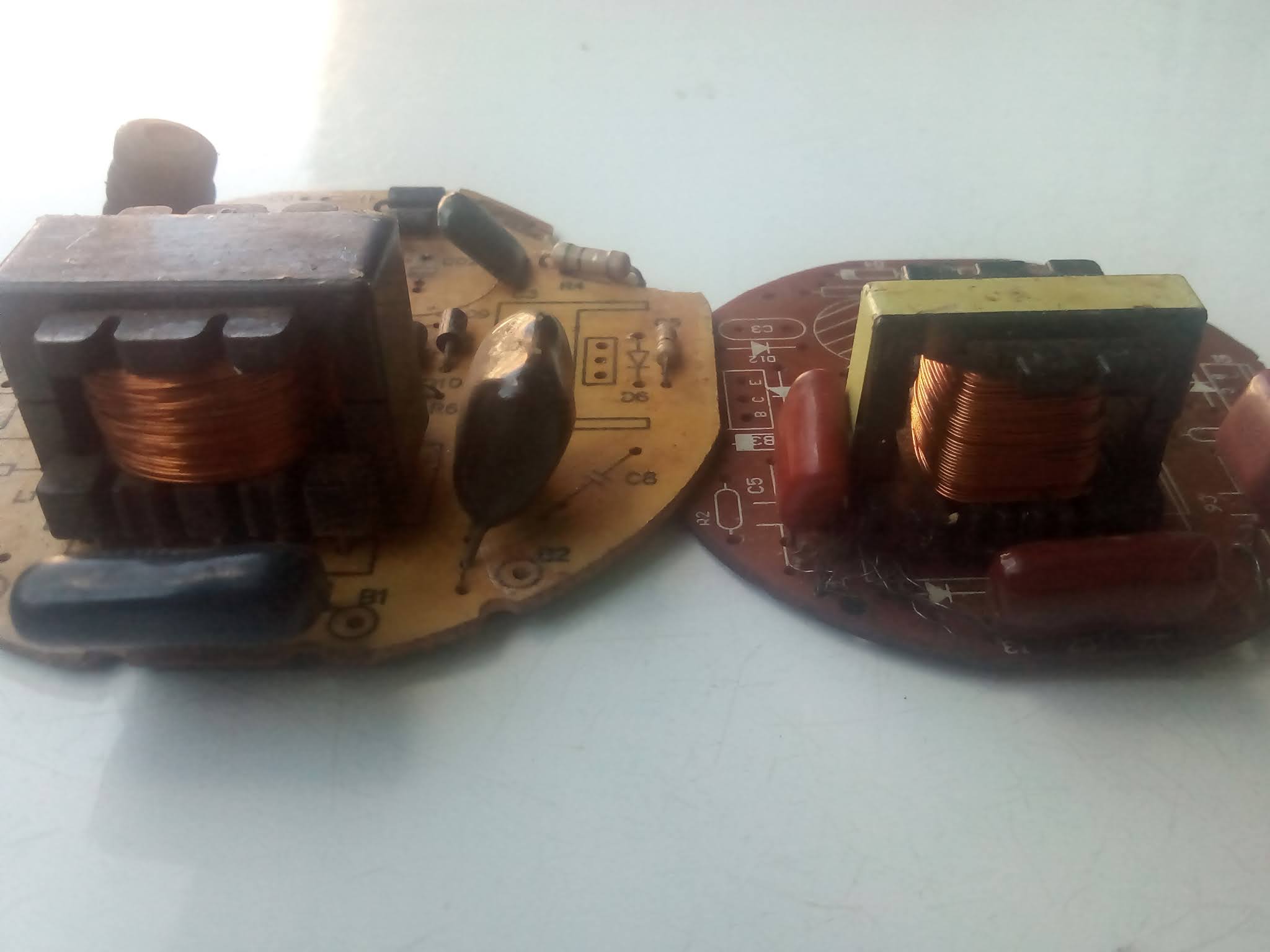

para la construcción del transformador de ferrita, es necesario conseguir un transformador de ferrita de buen tamaño, este se puede reciclar fácilmente de un balasto electrónico de lámpara ahorradora o CFL o de algún televisor que ya no funcione

una vez que hemos conseguido el transformador de ferrita es necesario quitar el núcleo de ferrita y  todos los bobinados que trae originalmente, una vez quitado el núcleo de ferrita y todos los bobinados originales.

una vez quitado todos los bobinados originales, procedemos a bobinar primeramente el bobinado secundario de 40 espira con alambre de cobre esmaltado de 1.1 mm, pero primero empezamos bobinando 10 espiras de las 40 en total, una vez bobinadas las 10 espiras procedemos a aislarla con una buena capa de cinta aislante, una vez aislado procedemos a bobinar 10 espiras mas y aislamos nuevamente y así sucesivamente hasta completar las 40 espiras, una vez completadas las 40 espiras del bobinado secundario procedemos aislar nuevamente con una buena capa de cinta aislante, una vez aislado precedemos a bobinar el primario de 3 espiras con alambre de cobre esmaltado de 0,5 mm, una vez bobinado, el  bobinado primario asilamos nuevamente con una buena capa de cinta aislante y pegamos los núcleo de ferrita del transformador, y ya tenemos nuestro transformador listo para ser usado en nuestro circuito ignitor

si al probar el circuito ignitor, este le cuesta encender la lámpara, deberás invertir las conexiones del bobinado secundario de 40 espiras y la lámpara debería encender inmediatamente

ahora es recomendable dejar la resistencia de 5W levantada levantada un poco de la PCB donde se realice el circuito, debido a que esta resistencia se entibia un poco " de hecho muy poco " cuando el ignitor esta funcionando con una lámpara ya agotada que le cuesta encender

también es recomendable colocarle por seguridad un pequeño disipador de calor al SCR, este apenas entibia cuando el ignitor esta funcionando con una lámpara ya agotada que le cuesta encender

por otro lado estas lámparas una vez encendida para alcanzar su máximo brillo, tarda entre 4 a 6 minutos y una vez apagada para su reencendido tarda de 4 a 5 minutos

ahora una vez realizado nuestro ignitor es necesario  realizar las siguientes conexiones para que nuestra lámpara funcione correctamente

una parte clave para el correcto funcionamiento de este tipo de lámpara es la reactancia, reactor magnético o balasto, el cual es el encargado de regular la corriente que circula por la lámpara y este se escoge de acuerdo a la potencia de la lámpara que deseamos utilizar por ejemplo; si queremos utilizar una lámpara de 50W debemos conseguir una reactancia para una lámpara de 50W,  ahora si utilizas una reactancia de 100W y un lámpara de 50W, la lámpara se dañara prematuramente, ahora si utilizas una lámpara de 100W y utilizas una reactancia de 50W, la lámpara no encenderá bien y la reactancia se podría dañar por recalentamiento, otra cosa muy importante es que aparte de la potencia, también se debe elegir la reactancia de acuerdo al voltaje con el que deseamos trabajar la lámpara ya sea 110 o 220 voltios AC

el capacitor de compensación de 20UF a 440V es opcional y es meramente para mejorar el factor de potencia de la lámpara pero no es obligatorio, si el la lámpara también funcionara sin problemas

pruebas y ajuste del circuito ignitor tipo serie para encender  lámparas de vapor de sodio o de halogenuros de 50W a 150W casero :

para realizar las pruebas de funcionamientos y los ajustes necesarios para que el circuito funcione he decidido montar el circuito ignitor con todos sus componentes, una vez que estuviera bien probado y funcionando correctamente montaría todo el circuito en una PCB universal para hacerlo mas presentable

bueno aquí podemos apreciar mas de cerca el montaje del circuito ignitor al aire, es todo un desastre, los se, pero esto fue solo para realizar pruebas



aquí podemos apreciar la resistencia de potencia que he utilizado para esta primera prueba de funcionamiento, les juro que cuando veo esta foto me dan ganas de partirme la cabeza contra la pared, porque para esta prueba yo juraba que estaba utilizando una resistencia de 2.2K a 10W y la resistencia era de 2.2 OHM a 10W y esto me daba un pequeño problema que les mencionare mas adelante, " como me pudo pasar esto "

aquí podemos apreciar mas de cerca al tiristor o SCR que he utilizado el cual es un TYN1025

aquí podemos apreciar mas de cerca el transformador de alta que hemos realizado en casa

esta es la reactancia, reactor o balasto que estaré utilizando para alimentar mis lámparas, esta reactancia es para alimentar lámparas de halogenuros metálicos de 400W a 220 voltios AC, pero en mi caso estoy utilizando esta reactancia en 110 voltios AC por lo que la potencia de la reactancia debería ser la mita de la potencia 200W y con lámparas de vapor de sodio de 150W, a funcionado muy bien y ni la lámpara y ni la reactancia se han quejado

aquí podemos apreciar mas de cerca la lámpara de vapor de sodio que utilizaremos como conejillo de india para realizar las primeras prueba de funcionamiento de nuestro ignitor, esta es una lámpara de vapor de sodio a alta presión de 150W marca PHILIPS

ahora solo queda colocar todo en su lugar y procedemos a energizar el circuito a ver como funciona o si simplemente veremos una bobita explosión

aquí ya he energizado el circuito y por suerte nada exploto ( que mal jejeje ) pero podemos ver que el circuito ignitor esta emitiendo los pulsos de alto voltaje de 1 a 2 kilo voltios para ionizar el vapor de sodio de la lámpara y esta encienda correctamente

y aquí podemos observar la lámpara ya encendida he iluminándose a plena potencia

a pesar que la lámpara encendió y se ilumino completamente, vi que el ignitor le costo encenderla un poco y aparte note que la resistencia de potencia de 2.2 ohm que juraba que era de 2.2K se  estaba calentando en exceso con el SCR.

entonces no fue solo hasta que volví a revisar el circuito que me di de cuenta que estaba utilizando una resistencia de un valor errado, " que metida de pata la mía " al darme de cuenta de este error reemplace la resistencia de 2.2 ohm a 10w por una de 100 ohm a 5W, y sorpresa ahora la lámpara enciende instantáneamente y la resistencia de 100 ohm a 5W y el SCR apenas se nota un cambio de temperatura

notaras que en este montaje del ignitor con todos sus componentes al aire hay mas componentes de los que figuran en el diagrama, esto es debido a que se estaban haciendo pruebas para  optimizar el circuito lo mejor posible, una vez que se determino su correcto funcionamiento se dibujo el diagrama que se encuentra publicado en el post

una vez que he comprobado que el circuito ignitor funciona correctamente y sin ningún problema he decidido montarlo en un pequeña PCB universal

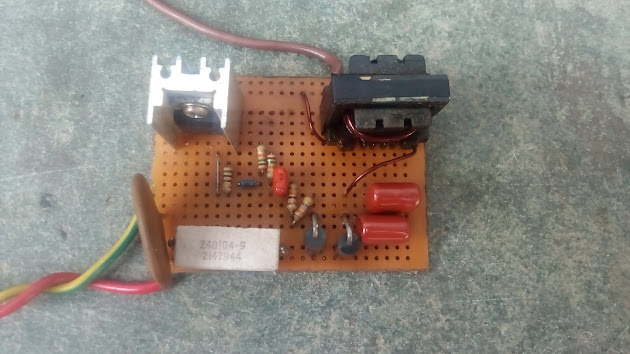

como ven así a quedado mi circuito ignitor montado en la PCB universal muy ordenado y compacto

aquí ya he realizado todas las conexiones entre la reactancia el capacitor de compensación el ignitor y la lámpara y ahora solo falta energizar todo a ver que tal funciona

como ven ya he energizado todo el circuito y la lámpara a encendido de una y sin problemas

y aquí podemos apreciar la lámpara ya iluminada a plena potencia, una vez que ya hemos probado que todo funciona correctamente, ya solo queda instalar la lámpara en un lugar donde queramos iluminar con ella, en mi caso para probar a ver que tal ilumina esta lámpara, la instalare provisionalmente en mi garaje o taller ;)

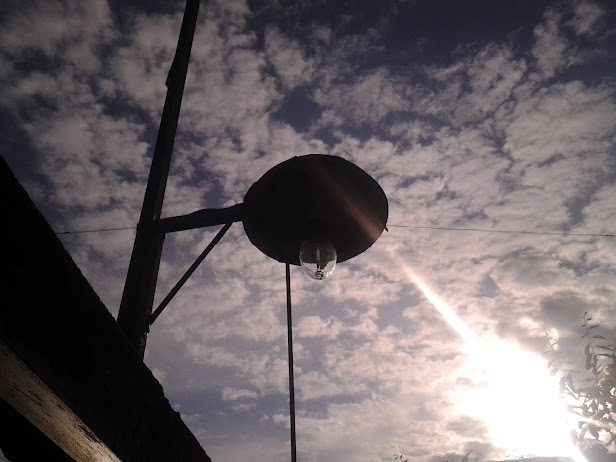

como pueden ver en la foto, la lámpara esta funcionando sin problemas y emite bastante luz de hecho en mi garaje parece que fuera de día cuando la lámpara esta encendida, una vez que comprobé que la lámpara funciona perfectamente he realizado una farola casera donde montare todos los componentes como el capacitor de compensación, reactancia, ignitor y porta lámpara y la instalare en el porche de mi casa donde todas las noches proveerá luz a el porche de mi casa y también iluminara la calle que pasa al frente de mi casa, y para el encendido y apagado de la lámpara, se hará de forma automática mediante el uso de una fotocelda casera, la cual se encargara de encender la lámpara durante la noche y la mantendrá apagada durante el día de forma automática 😉

aquí podemos apreciar la lámpara encendida he iluminada a plena potencia durante la noche, no les dejo una foto de una lámpara de halogenuros metálicos funcionando con este circuito ignitor, porque en estos momentos no tengo una, pero tal vez mas adelante consiga una lámpara, cabe mencionar que también he probado este circuito ignitor con lámparas de vapor de mercurio y estas han funcionado sin problemas, a continuación les dejo unas fotos

bueno ahora pasemos a los videos de las pruebas de funcionamiento de este ignitor

pruebas de funcionamiento del circuito ignitor tipo serie para encender  lámparas de vapor de sodio o de halogenuros de 50W a 150W casero :

en estos dos primeros videos estaba utilizando el circuito de este ignitor antes del diseño final ya optimizado " mejor dicho cuando metí la pata con la confusión de la resistencia  de 2.2 OHM " donde le costaba un poco al circuito ignitor encender las lámparas

aquí podemos apreciar el circuito ignitor ya montado en la PCB universal y funcionando sin problemas encendiendo las lámpara de vapor de sodio de una, cabe mencionar que en este video se estaba utilizando el circuito ignitor ya optimizado, que es el mismo que esta en el diagrama que se encuentra  arriba

y por ultimo podemos ver que este circuito ignitor tipo serie casero es capaz de encender una lámpara de vapor de mercurio a alta presión sin problema alguno

Actualización 30-10-2021: recientemente he realizado un nuevo ignitor con este mismo circuito para un amigo funcionando perfectamente como ya se había mencionado, a continuación les dejare unas fotos de este ignitor que le he realizado al amigo y un pequeño vídeo del mismo re encendiendo la lampara en caliente

como podemos apreciar aquí ya tenemos el ignitor  ya terminado con todos sus componentes, el montaje de este ignitor se realizo en una PCB universal aparte se modificaron algunos componentes que ya les explicare, las dos resistencia de 15K que se encuentran en serie, se reemplazaron por una de 33K, los dos capacitores de 220NF, se reemplazaron  por dos de 330NF debido a que fue imposible conseguir los de 220NF, el tiristor o SCR TYN1025, se reemplazo por un TYN825 debido a que fue imposible conseguir el primero, el capacitador de 10NF había utilizado uno de poliester de 15NF y 2KV pero por alguna extraña razón este exploto al punto de realizar un corto circuito, pero se reemplazo por uno cerámico de 10NF y 2KV y el circuito funciono perfectamente, el diodo IN5408 que va en serie con las resistencias de 47K se reemplazo por un IN4007, la resistencia de 100OHM la utilice de 3W ya que no conseguí la de 5W





no me queda nada mas que decir, que eso es todo y nos vemos en una próxima entrada

si ya has leído hasta aquí de seguro estarás muy feliz porque ya armaste un ignitor tipo serie casero y te ha funcionado perfectamente sin ningún  problema
no se olviden de dejar un comentario aquí en el blog sobre que te pareció el tema o alguna sugerencia para seguir mejorando poco a poco cada ves mas
