pequeño amplificador de audio de 2W con un chip tda7267

hola a todos sean bienvenidos a esta pequeña entrada que les presento hoy trata de un pequeño amplificador de audio de 2W mono fónico   el cual es muy bueno y sencillo y fácil de realizar y requiere muy  pocos componentes externos para funcionar y que son muy fáciles de conseguir

bueno este amplificador es muy útil para cuando queremos amplificar el sonido de por ejemplo de nuestro celular  o un MP3 o  una PC o cualquier dispositivo que tenga muy poca salida de audio y la queramos amplificar este amplificador es una muy buena solución ya que tiene una muy buena potencia de salida no tiene ruido y  es muy pequeño todo el amplificador ya armado y requiere muy pocos componentes externos para funcionar por lo que sera un amplificador muy económico para realizar y si lo haces como yo lo he echo con el 100% de los componentes reciclados el único costo sera  el estaño con el que realizaremos las soldaduras de todo el pequeño circuito amplificador

bueno todo el pequeño amplificador  se basa en un chip muy utilizado en los televisores para amplificar el sonido hacia sus parlante y el chip es el TDA7267 el cual es un pequeño chip de 8 pines de encapsulado DIP8 el cual es  similar al de un 555 veamos el diagrama de este pequeño amplificador

diagrama de pequeño amplificador de audio  de 2W con un chip tda7267 :

como pueden ver el diagrama es muy fácil de realizar y se requiere de  muy pocos componentes externo para funcionar en mi caso todos los componentes fueron reciclados de una placa de televisor que ya no funcionaba e incluso el chip tda7267
de echo  de todos los amplificadores de audio que e realizado este es el mas sencillo que he echo por lo que no creo que tengan algún inconveniente a la hora de armar un pequeño amplificador de audio con este pequeño chip el cual es muy amigable

este chip cuenta con una función extra  y es la del STAND -BY  que quiere decir esto que tenemos la posibilidad de apagar el pequeño amplificador  sin necesidad de  desconectarlo de la fuente de alimentación y como se aplica esta función pues  es sencillo solo colocando un interruptor entre negativo y la pata tres del chip cuando el interruptor este abierto el amplificador estará encendido  pero si el interruptor esta cerrado el amplificador esta apagado y lógicamente no habrá audio a la salida del amplificador
o si se desea se puede emplear un transistor para realizar esta función en forma digital
pero si no se desea esta función simplemente se arma el circuito tal como esta en el diagrama  y no se utiliza el interruptor y listo

solo hay que tener en cuenta un pequeño detalle de este amplificador y es que cuando lo armemos es necesario pegarle un pequeño disipador en la parte de arriba de chip esto es porque el chip a plena potencia y trabajando a 4 ohm calienta un poco pero aunque le coloquemos un parlante de 8 ohm recomiendo el uso de un pequeño disipador para chip el cual se puede reciclar de un viejo DVD que ya no funcione para asegurar la vida útil del chip tda7267

también notaras  que hay un diodo 1n4007 en paralelo en la entrada de alimentación esto es una medida de protección que e agregado al circuito y protege de una inversión de polaridad a la entrada de alimentación del pequeño amplificador amplificador

para el buen funcionamiento de este pequeño amplificador es recomendable alimentarlo con 12 voltios también puede funcionar hasta con 5 voltios pero no entregara toda su potencia y alimentarlo por debajo de los 5 voltios el amplificador no funcionara bien solo se escucharan distorsiones por lo que les recomiendo siempre alimentarlo con una pequeña fuente de 12 voltios bien filtrada para asegurar el buen funcionamiento de este pequeño amplificador

montaje del pequeño amplificador de audio  de 2W con un chip tda7267 :

aquí como podemos ver ya están todos los componente montado para soldarlos  en una pequeña plaquita de vaque lita universal reciclada  si te fijas bien en la plaquita solo falta el led y su respectiva resistencia esto porque no tenia un led a la mano aunque suene extraño que no tuviera uno pero es cierto

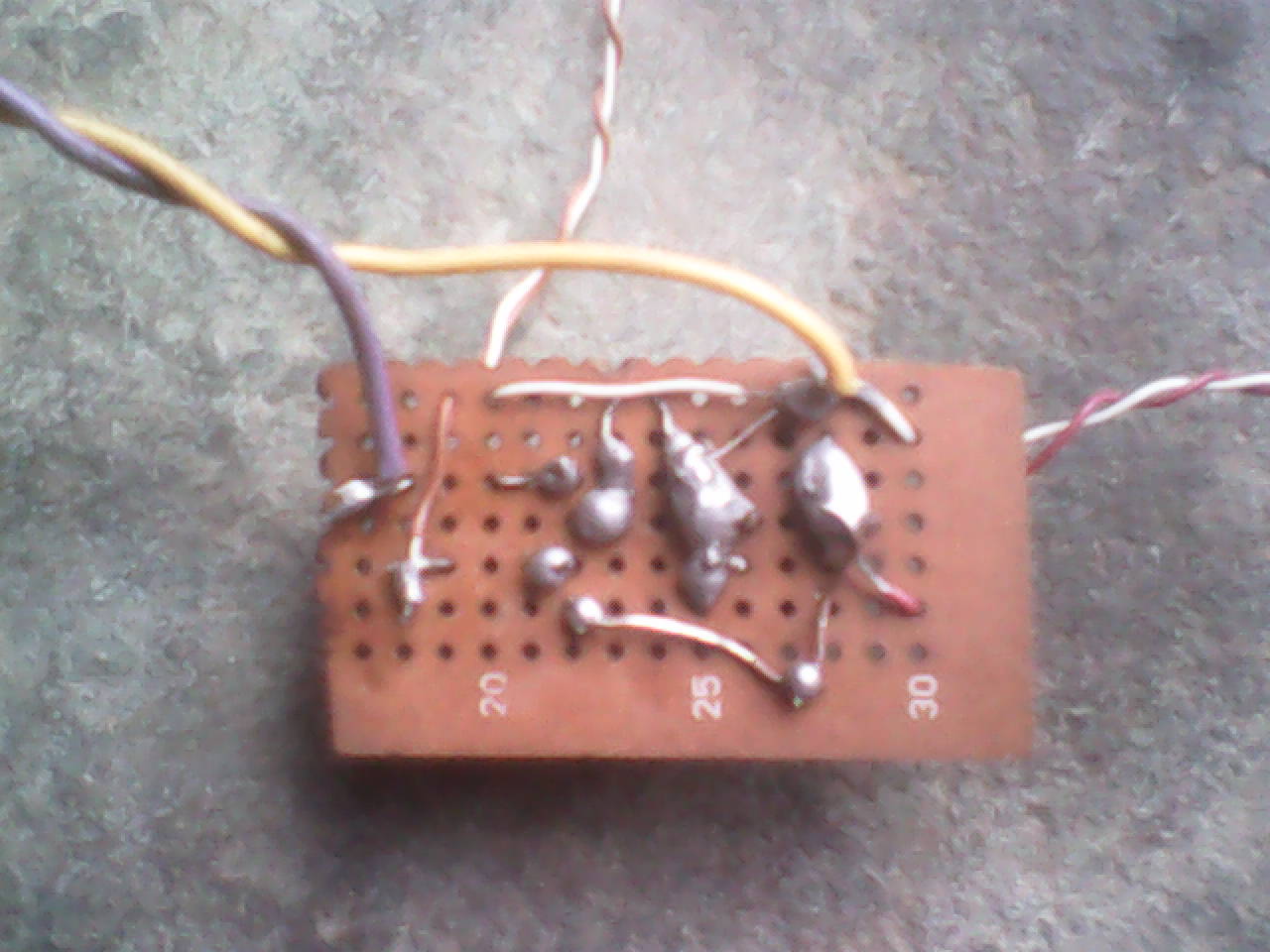

aquí ya podemos ver ya todos los componentes ya soldados por la parte de abajo de la pequeña plaquita de vaque lita universal

aquí como podemos ver ya todo el circuito amplificador  ya montado armado y soldado es mucho mas pequeño en comparación de  un encendedor de cigarro  y ya esta listo para ser probado y ponerlo a tocar nuestras  canciones  y disfrutar de este pequeño pero excelente amplificador de audio

aquí como pueden apreciar ya estaba realizando las pruebas de funcionamiento de este pequeño amplificador de audio el cual me a gustado mucho por ser un circuito muy simple fácil de realizar utiliza muy poco componente y tiene una potencia y calidad de sonido muy buena se los recomiendo

prueba de funcionamiento del pequeño amplificador de audio  de 2W con un chip tda7267 :

no se olviden de pegarle un pequeño disipador al chip es muy importante ya que sin el se podría dañar el chip  aunque en el vídeo se aprecia que no le e colocado esto fue porque solo estaba en pruebas y el tiempo de funcionamiento fue muy corto




si ya has leído hasta aquí de seguro ya armaste y probaste este pequeño amplificador de audio y de seguro te a gustado y estarás disfrutando con el  de tus canciones favoritas
